MFH Schönberg Ost, Bern

2013

Der viergeschossige Holzbau steht am östlichen Stadtrand Berns. Dank Rücksprüngen und nach innen versetzter Balkone entstehen kleine Flächen, die das Objekt mit den Abmessungen von 37 x 16 x 12 m kleiner erscheinen lassen und die Silhouette auflockern.

Facts und Bilder
Baudaten
Beteiligte

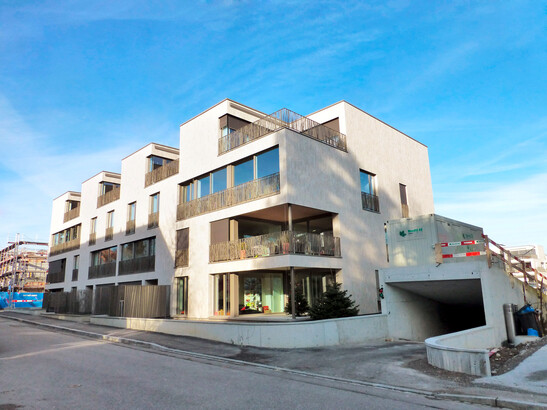

Ansicht
Ansicht
Fassadenausschnitt
Fassadenausschnitt
3D Ansicht 1
3D Ansicht 1
Wohnzimmer und Küche
Wohnzimmer und Küche
Kochinsel
Kochinsel

Das Projekt
Die Herausforderung Die 14 gehobenen Wohnungen von insgesamt 1‘442 m² werden mit 100% Prozent Fernwärme beheizt – das Gebäude ist Minergie-ECO zertifiziert. Vier der Wohnungen erstrecken sich vom zweiten Obergeschoss bis ins Attika. Das Objekt fügt sich in eine Neubausiedlung mit sieben unterschiedlichen Objekten ein, die jedoch in ihrer Gesamtheit eine ansprechende Einheit bilden.

Die Bauweise
Die Wände sind in Holzrahmen-Bauweise konstruiert, mit lokalen Verstärkungen entsprechend der Kraftflüsse. Die Geschossdecken sind als Holz-Beton-Verbunddecken ausgeführt. Die Fassaden wurden mit keramischen Platten verkleidet.

Die Herausforderung
Nebst den Ingenieurdienstleistungen wurde ebenfalls die 3D-Ausführungsplanung in CAD Work durch die Timbatec Schweiz AG erbracht. Auch die geometrische Form der Gebäudetechnik-Installationen (z.B. Lüftung, Sanitär, Heizung, etc.) wurde durch Timbatec geplant. Ein weiteres BIM (Building Information Modelling)-Projekt von Timbatec.

Baudaten

- Brettschichtholz: 20.7 m3

- Dreischichtplatte: 90 m2

- Brettstapel: 305 m3

- Konstruktionsholz: 36.5 m3

- Stahl: 50 t


Leistungen Timbatec

- SIA Phase 31 Vorprojekt

- Fachplanung Bauphysik

- Kostenschätzung

- Statik und Konstruktion

- SIA Phase 41 Ausschreibung und Offertenvergleich

- SIA Phase 51 Ausführungsprojekt

- Werkplanung 3D und 2D

- Fachbauleitung und Baustellenkontrollen

Bauingenieur
Ingenta AG
3000 Bern 31


Architekt
GWJARCHITEKTUR
3025 Bern


Bauherrschaft
GWJ Real AG
3000 Bern 25


Holzbauingenieure
Timbatec Holzbauingenieure Schweiz AG, Thun
3600 Thun


Holzbauunternehmer
Hector Egger Holzbau AG
4900 Langenthal
