MFH Saumacker, Zürich

2015

Line

Unweit des Bahnhof Zürich Altstetten lies die Stiftung PWG ein Mehrfamilienhaus modernisieren und aufstocken. Timbatec durfte das Bauprojekt als Holzingenieur und Brandschutzplaner begleiten.

Aussicht aus Balkon mit innenliegendem Atrium zoom
Aussicht aus Balkon mit innenliegendem Atrium
Gelungene Kombination der Materialien in der Küche (Fotos © kämpfen für architektur ag, Zürich) zoom
Gelungene Kombination der Materialien in der Küche (Fotos © kämpfen für architektur ag, Zürich)
Detail Deckenaufbau zoom
Detail Deckenaufbau
Detail Wand-Deckenstoss zoom
Detail Wand-Deckenstoss

Das Projekt

Die Stiftung PWG hat ein Portfolio von über 150 Liegenschaften im Raum Zürich mit einem Anlagewert von rund 700 Millionen Franken. Preisgünstige Mieten zu sichern, ist oberstes Ziel der Stiftung. Eine der Wohnliegenschaften mit preisgünstigem Wohnraum befindet sich an der ruhigen Saumackerstrasse.


Im Jahr 2015 hat die Stiftung die Liegenschaft mit Baujahr 1948 aufgestockt und sechs zusätzliche Wohnungen geschaffen. Die Aufstockung wurde im Minergie Eco Standart geplant und ausgeführt. Gleichzeitig ersetzte die Bauherrschaft die bestehenden Balkone mit einer grösseren Massivholzkonstruktion.

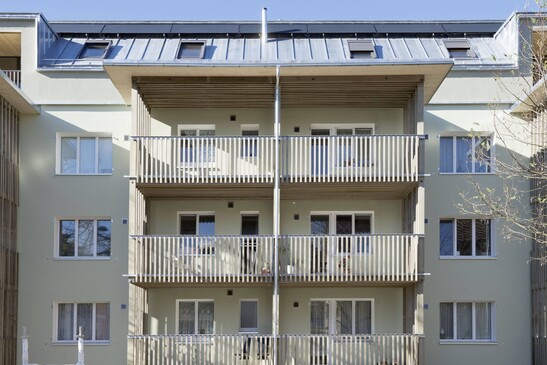

Die Balkone

Für die Balkone stand die Verwendung von Laubholz im Vordergrund. Die bestehenden Betonbalkone wurden zurückgeschnitten damit eine Wärmedämmung auf der Fassade angebracht werden konnte. Der Rohbau der fünf Balkone über drei Geschosse dauerte lediglich eine Woche. Die Fächerkonstruktion aus druckimprägnierter Buche gibt dem Gebäude ein modernes Fassadenbild.


Die Aufstockung

Aufgrund der geringen Tragfähigkeit des bestehenden Estrichbodens wurde die Aufstockung des 60 Meter langen Gebäudes nur auf die Aussenwände gestellt. Die Konstruktion wurde mit der fertigen, sichtbaren Untersicht in Elementbauweise aufgerichtet.

Baudaten

- Aufstockung Minergie Eco Standart
- Dreischichtplatten für vorfabrizierte Dachelemente 1'700 m²
- Bauholz für Dachaufstockung 82 m³
- Verbautes Buchenholz für Balkone 35 m³


Leistungen Timbatec
- Vorprojekt und Kostenschätzung
- Bauprojekt und Ausführungsprojekt
- Brandschutz
- Devis und Ausschreibung
- Statik/ Konstruktion
- Baustellenkontrollen
- Fachbauleitung

Architekt
Kämpfen für Architektur AG
8048 Zürich
Imprägnierwerk
Imprägnierwerk AG
6130 Willisau
Holzbauer
Artho Holz- und Elementbau AG
8735 St. Gallenkappel
Holzbauingenieure
Timbatec Holzbauingenieure Schweiz AG
Holzbauunternehmer
Holzbautechnik Burch AG
6060 Sarnen
Fotografie
Atelier für Fotografie René Rötheli
5400 Baden

Bauherrschaft
Stiftung PWG Zürich
