Sanierung Untere Schwandbrücke, Rüschegg BE

2000

Im Auftrag des Tiefbauamtes des Kt. Bern galt es, den Zustand der Unteren Schwandbrücke zu beurteilen, ein Sanierungskonzept zu erstellen und die Sanierung vor Ort zu betreuen. Weiterhin sollte die 133 Jahre alte Brücke weitgehend erhalten und in die Umgebung integriert werden.

Facts und Bilder
Baudaten
Beteiligte
Detail
Detail
Detail
Detail
Untersicht
Untersicht

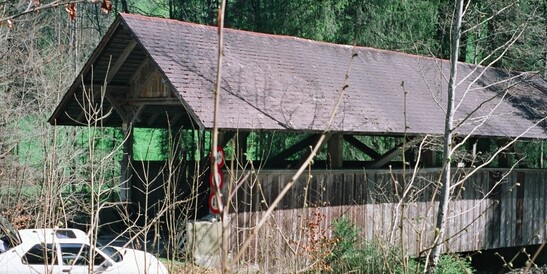

Seitenansicht
Seitenansicht

Das Projekt
Bei der Sanierung im August / September 2000 wurde innerhalb von 3 Wochen der gesamte Unterbau (Fahrbahn, Quer- und Längsträger, Auflager) erneuert. Während dieser Zeit wurde der motorisierte Verkehr umgeleitet und für die Fussgänger und Radfahrer ein provisorischer Steg an der Aussenseite der Brücke installiert.

Die Bauweise
Die geschädigten Untergurtauflager aus Eichenholz, die Längs- und Querträger sowie der Windverband wurden ersetzt. Zusätzlich wurden die Längs- und Querträger mit Sarnafilfolienstreifen abgedeckt. Als Fahrbahnaufbau wurden verdickte und untereinander verbolzte Eichenbohlen mit rauher Oberfläche gewählt. Den Übergang von der Brücke zur Strasse bildet beidseitig Kopfsteinpflaster. Beim Sandstein wurden die stark verwitterten Exemplare ganz ersetzt, die nicht so beanspruchten bis auf den glatten Grund zurückgearbeitet. Anschliessend wurde der Sandstein mit einem wasserabstossenden Anstrich versehen.

Baudaten

- Baujahr: 1867

- Gewichtsbeschränkung. 10 to

- Tragsystem: Doppeltes Hängewerk mit 4 Felder

- Spannweite: 19 m

- Breite: 4.30 m

- Höhe: 4.10 m


Leistungen Timbatec

- Beurteilung

- Sanierungskonzept

- Statik & Konstruktion

- Ausschreibung

- Bauleitung

Steinhauerarbeiten
Messerli Christian AG
3608 Thun


Holzbauingenieur / Örtliche Bauleitung
ARGE Fritz Allenbach und Timbatec GmbH
3612 Steffisburg


Bauherrschaft
Tiefbauamt des Kantons Bern, Obering. Kreis II
3011 Bern


Montagebau in Holz
Stettler Zimmerei GmbH
3132 Riggisberg


Belags- und Baumeisterarbeiten
Schmid Werner AG
3132 Riggisberg
