MFH Wehntalerstrasse 52, Zürich

2021

Line

Der Ersatzneubau an der Wehntalerstrasse 52 in Zürich-Unterstrass ist aufgerichtet. Mit dem Einsatz von Lehmplatten, Schafwolldämmung, flexiblen Wänden und der TS3-Technologie ist der Holzbau aus ökologischer und technischer Sicht hoch interessant.

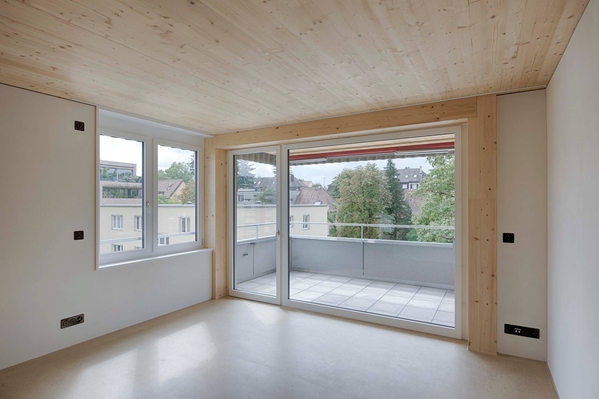

Durchgang zum Balkon zoom
Durchgang zum Balkon

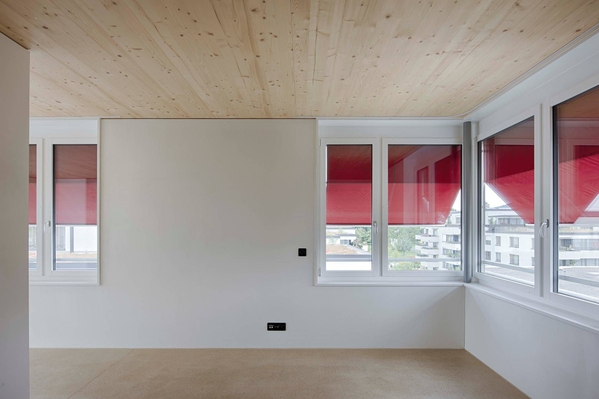

Wohnraum zoom
Wohnraum

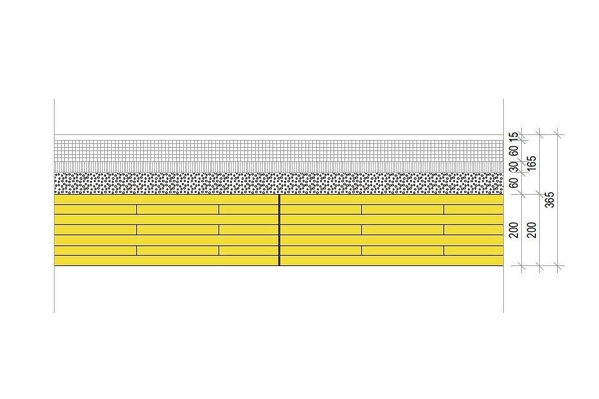

Decken aus CLT-Platten vergossen mit TS3 Technologie, mit Schüttung, Trittschalldämmung und Unterlagsboden zoom
Decken aus CLT-Platten vergossen mit TS3 Technologie, mit Schüttung, Trittschalldämmung und Unterlagsboden

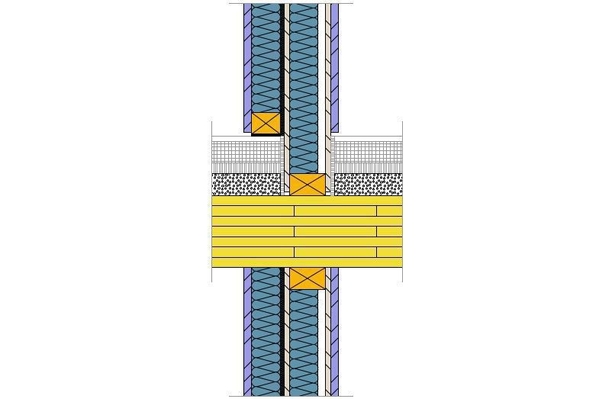

Anschluss Wohnungstrennwand an Decke.  Diese wurden so geplant, dass sie ohne grosse Eingriffe zu einer internen Zimmertrennwand umgebaut werden können zoom
Anschluss Wohnungstrennwand an Decke. Diese wurden so geplant, dass sie ohne grosse Eingriffe zu einer internen Zimmertrennwand umgebaut werden können

Das Projekt

Das 5-geschossige Mehrfamilienhaus an der Wehntalerstrasse wurde mit TS3 CLT-Platten erstellt. Dank denn zweiachsig tragenden Holzdecken konnten die allseitig auskragenden Balkone und Erker effizient und einfach in reiner Holzbauweise ausgeführt werden. Die Decken spannen rund um den betonierten Treppenhauskern bis auf die Aussenwände, sodass keine tragenden Bauteile im Gebäudeinnern notwendig sind. Die Innenwände, wie auch die Haustechnik, wurde so ausgelegt, dass einzelne Zimmer einfach zwischen den Wohnungen getauscht werden können.



Die Bauweise

Das Untergeschoss, sowie der Treppenhauskern wurde aus Beton erstellt. Der gesamte restliche Bau ist in reiner Holzbauweise erstellt worden. Die massiven Holzdecken mit der TS3 Technologie spannen jeweils vom Kern auf die Aussenwände. Die Aussenwände sind in Holzrahmenbau erstellt. Unter dem begrünten Flachdach kam ein Hohlkastenelement zum Einsatz. Alle Decken sind als Scheiben ausgebildet und werden über den betonierten Kern ausgesteift.


Die Herausforderung

Das Gebäude weist an allen vier Fassaden auskragende Bauteile (Balkone und Erker) auf. Dank der TS3 Technologie, Holzdecken in zwei Achsen tragend, konnte diese Herausforderung sehr einfach und effizient gelöst werden.

Baudaten

- CLT-Platten/ 3-Schichtplatten 160 m³
- BSH / Vollholz 35 m³
- Holzwerkstoffplatten 15 m³


Baukosten

- BKP214 CHF 670'000.-


Leistungen Timbatec

- SIA Phase 31 Vorprojekt
- SIA Phase 32 Bauprojekt
- SIA Phase 41 Ausschreibung und Offertenvergleich
- SIA Phase 51 Ausführungsprojekt
- SIA Phase 52 Ausführung
- SIA Phase 53 Inbetriebnahme
- Statik und Konstruktion
- Fachplanung Brandschutz
- Fachplanung Bauphysik
- Brandschutz Qualitätssicherung QSS2
- Kostenschätzung
- Fachbauleitung und Baustellenkontrollen

Architektur
Wellmann Architekten AG
8004 Zürich

Bauherrschaft
Beatrice Rasper Wellmann + Caspar Wellmann
8057 Zürich

Holzbauingenieur
Timbatec Holzbauingenieure Schweiz AG
8005 Zürich

Photographie
Wellmann Architekten AG
8004 Zürich

  • Mehr als vermieten

    Mehr als vermieten

    TEC21, Ausgabe Nr.12/2022 – Wo in Zürich Unterstrass ein Schindelhaus für eine Familie stand, befindet sich seit Kurzem ein Mehrgenerationenhaus in Holzhybridbauweise mit acht Wohnungen. Auf begrenztem Raum – dafür mit bezahlbaren Mieten – fanden die private Bauherrschaft und die Bewohner eine Alternative zu konventionellen Finanzierungs-, Bau- und Wohnmodellen.
