Referenz Drucken


Erweiterung Landi, Plaffeien

2020

Line

Die Verkaufsfläche der Landi Plaffeien im Kanton Freiburg wurde mit dem An- und Umbauprojekt verdoppelt – auf rund 600 Quadratmeter. Timbatec plante die Holzbauarbeiten des 2.9 Millionen Franken Projekts.

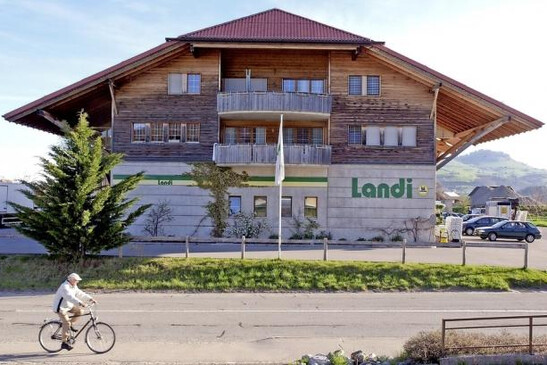

Luftaufnahme der Landi zoom
Luftaufnahme der Landi
Erweiterung Verkauf Grünbereich zoom
Erweiterung Verkauf Grünbereich
Erweiterung giebelseitig zoom
Erweiterung giebelseitig
Strebenanschluss oben zoom
Strebenanschluss oben
Strebenanschluss unten zoom
Strebenanschluss unten

Das Projekt

Die Landi Plaffeien soll ein Agrarladen werden, wo Landwirte Produkte für ihren Betrieb finden. Im Innern des Verkaufsladens erfolgt eine komplette Neuaufteilung der Nutzfläche. Auch die Zufahrt und die Parkplätze werden anders geregelt.


Dazu war ein umfassender Umbau des bestehenden Ladens nötig. Zudem wurde die Lagerfläche im Obergeschoss vergrössert und das bestehende Gebäude mit einem Binderfeld um 7.35 Meter verlängert. An die alte Aussenwand wurde eine zweite tragende Achse eingefügt, um die Lasten von der Verlängerung abzutragen.


Die Bauweise
Das bestehende Gebäude mit den typischen, grossen Vordächern ist eine Krüppelwalmdachkonstruktion. Über der betonierten Decke Erdgeschoss liegt ist der Holzbau aufgerichtet. Für die Erweiterung wurden die Binder mit seitlich angebrachten Zangen verlängert.


Die Herausforderungen
Im Bereich des alten Vordaches wurde das Gebäude teilweise geschlossen. Eine neue Aussenwand auf Flucht der alten Traufe muss nun das Dach tragen. Um die Tragfähigkeit der alten Binderachsen zu gewährleisten, mussten neue Streben eingefügt werden, mit einem Stahlteil am Strebenfuss zur Übertragung der Kräfte.

Baudaten

-  Brettschichtholz 50m³

-  OSB Platten 940m²


Leistungen Timbatec

- SIA Phase 11 Zustandsanalyse
- SIA Phase 21 Statische Überprüfung
- SIA Phase 31 Vorprojekt
- SIA Phase 32 Bauprojekt
- SIA Phase 51 Ausführungsprojekt
- SIA Phase 52 Ausführung
- Statik und Konstruktion

- Massaufnahme mit Tachymeter

Architektur
Mäder + Luder Architekten AG
1719 Zumholz

Bauherrschaft
Landi Sense - Oberland, Landi Plaffeien
1716 Plaffeien

Holzbauingenieur
Timbatec Holzbauingenieure Schweiz AG
3012 Bern

Holzbau
Zumwald und Neuhaus AG
1719 Zumholz

Bauleitung
Mäder + Luder Architekten AG
1719 Zumholz
