VIDIT Werkhof, Bubikon

2021

Line

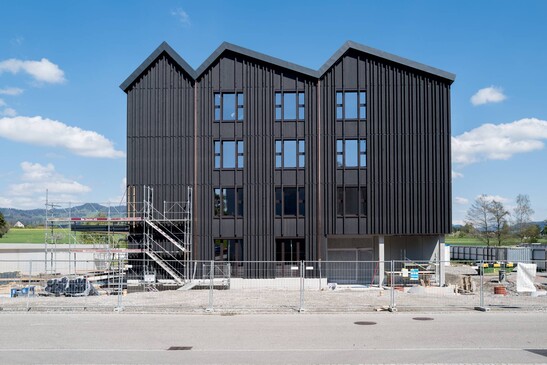

Mit dem Neubau des Werkhofs ist für die Firma Hustech ein repräsentativer und nachhaltiger Firmensitz gebaut worden. Eine Skelettstruktur und Unterzüge und Stützen aus Buchenholz und die TS3-Technologie widerspiegeln den innovativen Geist der Firma.

Innenansicht mit Buchenstützen zoom
Innenansicht mit Buchenstützen
Innenansicht zoom
Innenansicht
TS3 beim TS3-Verguss des Vordachs zoom
TS3 beim TS3-Verguss des Vordachs
Überdachung des Containerhauses zoom
Überdachung des Containerhauses

Das Projekt

Das Untergeschoss und das Erdgeschoss sind in Ortbeton erstellt, die drei darüber liegenden Obergeschosse sind reiner Holzbau. Das Tragwerk besteht aus Stützen und Unterzügen aus Buche mit darüberliegenden Massivholzdecken aus Fichte. Im Dach wurde mit den Buchenträger ein Fachwerk gebildet, welches die Dachform vorgibt. Darauf sind ausgedämmte Hohlkastenelemente über die Fachwerke gespannt. Eine hinterlüftete Holzschalung bildet die Fassadenbekleidung. Die Treppenhaus- und Liftschachtwände wurden mit CLT-Platten erstellt. Die Decken sind alle zu Scheiben ausgebildet, welche die Kräfte aus Wind und Erdbeben in die aussteifenden Wände leiten. Für die Aussteifung wurden die Treppenhaus- und Liftkernwände, sowie einzelne Aussenwandelemente angesetzt.


Die Bauweise

Die Stützen und Unterzüge in Buche (Raster 4.0 x 5.0 m) mit darüberliegenden Fichten-Massivholzdecken ermöglichen eine wirtschaftliche und effiziente Bauweise. Das Tragwerk bildet auch gleich die sichtbaren Oberflächen im Gebäudeinnern und gibt dem Gebäude seinen eigenen Charakter. Das drei Meter auskragende Vordach wurde mittels einer TS3 CLT-Platte (Holzplatte in beide Richtungen tragend) erstellt und mit Zugstangen an das Gebäude aufgehängt. In der gleichen Bauart (TS3), wurde auch das punktuell abgestützte Dach für die Containerplätze erstellt.


Die Herausforderungen

Die drei oberen Bürogeschosse sind über einen offenen Bereich im Innern des Gebäudes miteinander verbunden, sodass eine RWA (Rauch- und Wärmeabzugsanlage) eingeplant werden musste. Ein Ventilator im Dach wird im Brandfall die Rauchgase abziehen.

Baudaten

- Träger/Stützen Buche 60 m³

- CLT-Platten 200 m³

- Konstruktionsholz/ BSH 100 m³


Baukosten

- BKP 214: 1.6 Mio Franken


Leistungen Timbatec

- SIA Phase 31 Vorprojekt
- SIA Phase 32 Bauprojekt
- SIA Phase 41 Ausschreibung und Offertenvergleich
- SIA Phase 51 Ausführungsprojekt
- SIA Phase 52 Ausführung
- SIA Phase 53 Inbetriebnahme
- Statik und Konstruktion
- Fachplanung Brandschutz
- Brandschutz Qualitätssicherung QSS2
- Kostenschätzung
- Fachbauleitung und Baustellenkontrollen

Architektur
Rüegg Architekten AG
8640 Rapperswil-Jona

Bauherrschaft
ABIMAG AG
8342 Wernetshausen

Holzbauingenieur
Timbatec Holzbauingenieure Schweiz AG
8005 Zürich

Holzbau
Jampen Holzbau, 8335 Hittnau
Bertschinger Innenausbau AG, 8608 Bubikon

Photographie
Claudia Reinert

  • Dunkle Schale, heller Kern

    Dunkle Schale, heller Kern

    MODULØR, Ausgabe Nr. 2/2022 – Im Zürcher Oberland sticht der neue Hauptsitz des Schweizer Elektrounternehmens Hustech Installations AG aus der breiten Masse des Industriegebiets hervor – markant und repräsentativ zugleich. Denn ganz im Sinne der innovativen Philosophie des Unternehmens haben Rüegg Architekten zusammen mit BGS + Partner Architekten, beide aus Rapperswil, einen Neubau umgesetzt, der vor allem gestalterisch schon von weitem auf sich aufmerksam macht. Demnach verkörpert die neue Firmenzentrale samt Werkhof neben dem selbstbewussten Design insbesondere den zukunftsweisenden und nachhaltigen Geist der Bauherrschaft sowie deren Streben nach einer angenehmen Arbeitsumgebung.

  • Schwarz und schön

    Schwarz und schön

    Wir Holzbauer, Ausgabe 7.2021 – Aussen dunkel, innen hell und transparent: Im neuen Firmengebäude einer Elektrofirma soll die offene Architektur ein konstruktives und respektvolles Zusammenarbeiten unterstützen. Ein guter Teamgeist herrschte bereits auf der Baustelle. Die Holzarbeiten stemmten zwei Holzbauer gemeinsam.
