MFH Eichenweg, Kilchberg

2020

Das Mehrfamilienhaus in Kilchberg ist komplett in Holzbauweise, inkl. Treppenhaus, erstellt. Das Besondere: Die Holzaussenwand des Erdgeschosses ist halb in das Erdreich eingegraben.

Facts und Bilder
Baudaten
Beteiligte
Durchgang Wohnzimmer - Küche
Durchgang Wohnzimmer - Küche
Sicht zum Balkon
Sicht zum Balkon
Detail Geschossübergang - Fotografie: Jürg Zimmermann, 8038 Zürich
Detail Geschossübergang - Fotografie: Jürg Zimmermann, 8038 Zürich

Das Projekt

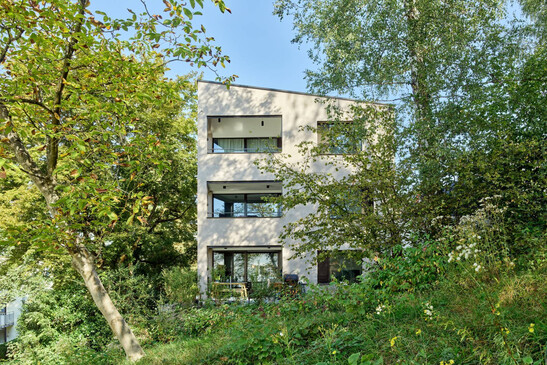

In Kilchberg entsteht an vorzüglicher Lage ein neues Mehrfamilienhaus mit drei Wohnungen. Die Parzelle mit Hanglage gibt die Grundform des Hauses vor. Das vierstöckige Gebäude besteht aus einem Untergeschoss, einem Erdgeschoss, welches halb in den Hang eingegraben ist, und zwei Obergeschossen. Getragen wird die Geschossdecke von in der Decke integrierten Stahlträgern. Die verputzte Aussendämmung verleiht dem Gebäude einen klassischen Look und lässt den Holzbau dahinter verschwinden. Der Abstand zum Eichenweg ist sehr gering. Dadurch waren komplexe Stützmauern nötig, um trotzdem noch Parkplätze für die zukünftigen Bewohner zu schaffen.

Die Bauweise
Das Kellergeschoss des Mehrfamilienhauses wurde in Massivbauweise erstellt. Ab der Decke über UG ist das Gebäude komplett, inkl. Treppenhaus, in Holzbauweise erstellt. Aussenwände, Decken und Treppenhauskonstruktion sind mit Brettsperrholzplatten ausgeführt, Innenwände in Ständerbauweise. Das Dach ist als Hohlkastenträger ausgebildet.

Die Herausforderung
Damit die Schnittstelle zwischen Massiv- und Holzbau so einfach wie möglich ist, wurde diese auf Oberkante Decke über dem Untergeschoss festgelegt. Dies hatte zur Folge, dass einige Holzaussenwände bis zu einer Geschosshöhe im Erdreich eingegraben wurden. Diese für den Holzbau ungewöhnliche Position des Bauteils erforderte nicht nur hinsichtlich der Konstruktion und Abdichtung neue Ideen, auch bezüglich Statik mussten neue Einwirkungen (Erddruck) für den Holzbau berücksichtigt werden.

Baudaten

- Brettsperrholz: 125 m3 / 930 m2


Leistungen Timbatec

- SIA Phase 31 Vorprojekt

- SIA Phase 32 Bauprojekt

- SIA Phase 41 Ausschreibung und Offertenvergleich

- SIA Phase 51 Ausführungsprojekt

- SIA Phase 52 Ausführung

- Statik und Konstruktion

- Fachplanung Brandschutz

- Brandschutz Qualitätssicherung QSS2

- Kostenschätzung

- Produktentwicklung

Bauherrschaft
Erbengemeinschaft Leupin Roth
8134 Adliswil


Architekt
Architektur Hürzeler AG
8703 Erlenbach


Holzbauingenieur & Bauingenieur
Timbatec Holzbauingenieure (Schweiz) AG Zürich
8005 Zürich


Holzbau
Hürlimann Holzbau AG
6314 Unterägeri


Bauphysik
BAKUS Bauphysik & Akustik GmbH
8045 Zürich


Bauleitung
Architektur Hürzeler AG
8703 Erlenbach
