Umbau Turnhalle, Bure

2020

Line

Die alte Metallstruktur wurde verstärkt. Timbatec zeigte sich verantwortlich für die konstruktiven Details und Bemessung des Daches und der Gebäudehülle. Ebenso kontrollierte Timbatec die Wärmebrücken und Oberflächenkondensationsrisiken.

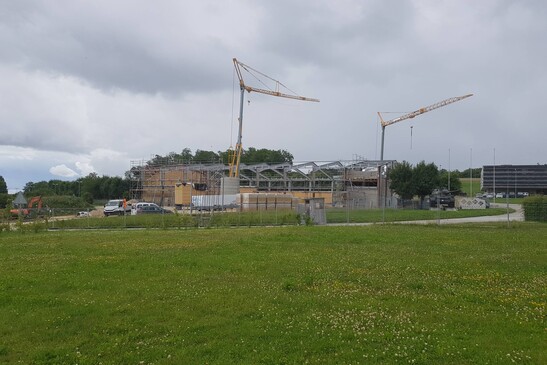

Montage der Aussenwände zoom
Montage der Aussenwände
Innenansicht zoom
Innenansicht
Nahaufnahme zoom
Nahaufnahme
Detail über dem Fenster zoom
Detail über dem Fenster
Detail Dachkante zoom
Detail Dachkante

Das Projekt

Die Dreifachhalle auf dem Waffenplatz Bure wurde komplett renoviert. Die bestehende Metallstruktur wurde erhalten und verstärkt, um die neuen paraseismischen Standards zu erfüllen. Für das Dach wurden vorgefertigte Senkkästen gebaut, die die Schalldämmung der Halle direkt integrieren. An den Senkkästen wurde eine Isolierung sowie eine Konterlattung angebracht. Die Dacheindeckung wurde aus Blechen hergestellt. Die Aussenhüllen bestehen aus gedämmten Holzrahmen, mit Akustikverkleidung und hinterlüfteter Eternit-Fassade an der Aussenseite. Die Sporthallengeräte wurden in die Holzrahmen integriert, um bündig mit den Wänden abschließen zu können, eine Anforderung der Sporthallen.


Die Bauweise

Die gesamte Hülle wurde in Holz ausgeführt, die bestehende Metallkonstruktion wurde saniert und verstärkt. Ein Teil der Technikräume, Umkleideräume und Maschinenräume sind aus Stahlbeton gefertigt und mit Kohlefasern verstärkt.


Die Herausforderung

Bei diesem Projekt gab es keine besonderen Herausforderungen. Nach diesem Prinzip wurden in den letzten Jahren mehrere Sporthallen der Armasuisse in der gleichen Grösse renoviert.

Baudaten

- Dreischichtplatten 75 m³
- OSB Platten 13 m³
- Fichte / Tanne 130 m³
- Holzfaserdämmung 137 m³
- Steinwolle 283 m³


Baukosten

- Hülle und Dach, ohne Struktur: 1 Million Schweizer Franken


Leistungen Timbatec

- SIA Phase 32 Bauprojekt
- SIA Phase 41 Ausschreibung und Offertenvergleich
- SIA Phase 51 Ausführungsprojekt
- SIA Phase 52 Ausführung
- Statik und Konstruktion

- Fachplanung Bauphysik

Architektur
Sironi SA Archictecte SIA
2900 Porrentruy

Bauherrschaft
Armasuisse Immobilier
1006 Lausanne

Holzbauingenieur
Timbatec Holzbauingenieure Schweiz AG
3012 Bern

Holzbau
Batipro SA
2882 St-Ursanne

Bauingenieur
Buchs et Plumey SA
2900 Porrentruy

Bauphysik
Timbatec Holzbauingenieure Schweiz AG
3012 Bern
