Doppelkindergarten, Lohn-Ammansegg

2004

Die Einwohnergemeinde Lohn-Ammansegg will einen neuen Doppelkindergarten bauen. Das geplante Objekt besteht aus 2 Kuben, die seitlich und in der Höhe versetzt an leichter Hanglage positioniert sind.

Facts und Bilder
Baudaten
Beteiligte

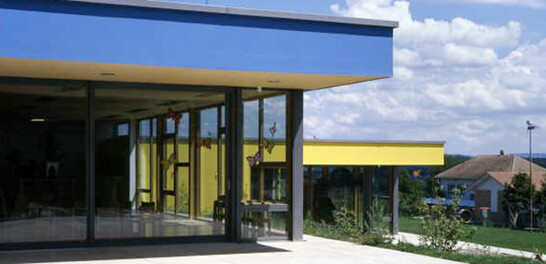

Aussen
Aussen
Eingang
Eingang
Fassade
Fassade
Innenansicht 1
Innenansicht 1
Innenansicht 2
Innenansicht 2

Das Projekt
Der Auftrag Aufgrund der geplanten Nutzung wurde innerhalb der Kuben eine Zweiteilung mit einer Stützenreihe erzielt. Gleichzeitig konnte die Spannweite von rund 11.50 m auf rund 7.40 m reduziert werden. Die Dachelemente wurden aus 2 Randträgern in BSH 140 / 440 und dazwischen liegenden Querträgern gebildet. Das grösste Element mass rund 4.00 x 11.50 m.

Die Bauweise
Das Büro Timbatec lieferte mit Statik, Konstruktion und Werkplanung auf CADWORK 3D und 2D den Grundstein für die äusserst rasche und präzise Montage. Auf Unternehmer-Wunsch sind alle Verbindungen (auch in den stehenden Rahmenhölzern) als Schwalbenschwanzverbindungen ausgebildet. Mit modernen Abbundanlagen stellt die Herstellung keinen zusätzlichen Aufwand dar, aber der Zusammenbau der Elemente geht rascher und vor allem fehlerfrei vonstatten.

Baudaten

- Grundrissfläche: 460 m2

- Raumhöhe: 2.70 m

- Bauvolumen: 1240 m3

- Platten OSB 3 15 mm 205 m2

- Platten OSB 3 18 mm 416 m2

- Platten DWD 200 m2

- 3-Schichtplatte Fi B/C 19 mm mit Akustik-Lochung 450 m2

- 3-Schichtplatte Fi C/C 27 mm 120 m2

- Brettschichtholz GL 24h 52 m3

- Vollholz C24 4.4 m3


Leistungen Timbatec

- Statik und Konstruktion

- Werkplanung 3D und 2D

Holzbauunternehmer
Hector Egger Holzbau AG
4900 Langenthal


Holzbauingenieure
Timbatec Holzbauingenieure Schweiz AG, Thun
3600 Thun


Architekt
Felber und Szelpal Architekten
4500 Solothurn


Bauherrschaft
Einwohnergemeinde, Lohn-Ammansegg
4573 Lohn-Ammansegg
