Aufstockung Industriegebäude Lanz-Anliker AG, Rohrbach

2008

Line

Die Textilverarbeitungs-Firma Lanz-Anliker AG in Rohrbach benötigte zusätzlichen Raum für die Verarbeitung von technischen Textilien und für Büros. Abklärungen ergaben, dass auf das bestehende Gebäude eine Aufstockung errichtet werden kann.

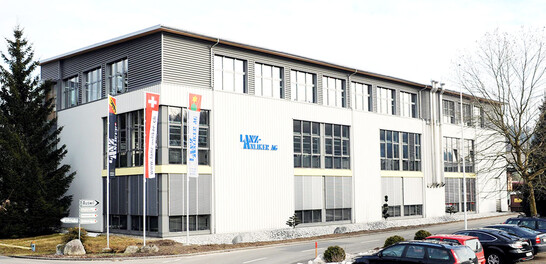

Aussenansicht 2 zoom
Aussenansicht 2
Innenansicht 1 zoom
Innenansicht 1
Konstruktionsansicht 3D Tragwerk zoom
Konstruktionsansicht 3D Tragwerk
Konstruktionsansicht 3D Tragwerk mit Sparrenpfetten zoom
Konstruktionsansicht 3D Tragwerk mit Sparrenpfetten
Konstruktionsansicht 3D mit Bekleidungen zoom
Konstruktionsansicht 3D mit Bekleidungen

Die Umsetzung

Um das bestehende Dach nicht übermässig zu belasten, wurde ein Skelettbau erstellt, der auf fünf V-Stützen im mittleren Bereich abgestützt ist. Alle andern Kräfte wurden über die Aussenwände abgetragen. Die zusätzlichen Büros sind am neuen Dachtragwerk aufgehängt, sodass die Aufstockung in diesem Bereich zweigeschossig ist.


Die Planung

Die Werkplanung erfolgte in der 3D-Software CADWORK. Hier wird jeder Einzelbauteil wie Ständer, Platten, etc. exakt modelliert und alle Bearbeitungen wie Löcher, Schlitze etc. präzise geplant. Wenn das 3D-Modell steht, werden daraus automatisch 2D-Pläne generiert, die vom Konstrukteur überprüft und teilweise zusätzlich beschriftet werden. Im Weiteren werden aus dem 3D-Modell die Maschinendaten generiert, mit denen die Holzbauunternehmung ihre Produktionsmaschinen ansteuert. Der Konstrukteur bei Timbatec «programmiert» sozusagen die CNC-Maschinen der Zimmerei. Die Aufstockung wurde als Elementbau hergestellt und innert wenigen Tagen montiert.

Baudaten

  • Ausmass der Halle:
    L 52.5 Meter, B 26.2 Meter

Leistungen Timbatec

  • Werkplanung 2D und 3D mit CADWORK

Bauherrschaft
Lanz-Anliker AG
4938 Rohrbach
Architekt
Jäggi Architektur
4938 Rohrbach
Werkplanung
Timbatec Holzbauingenieure Schweiz AG, Thun
3600 Thun
Holzbauingenieur
Roth Holzleimbau und Stahlbau AG
3400 Burgdorf
Holzbauunternehmer
Zaugg AG
4938 Rohrbach
