Neubau Lagerhalle Jungheinrich AG, Hirschthal, Schöftland

2009

Line

Am Firmenstandort Jungheinrich in Hirschthal wurden neue Lagerressourcen benötigt. Um dies zu erreichen, wurde eine Lagerhalle mit grosser Vorplatzüberdachung in Holz geplant.

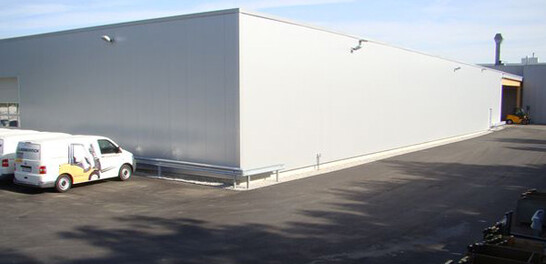

Aussenansicht Blechkleid 2 zoom
Aussenansicht Blechkleid 2
Innenansicht Rohbau zoom
Innenansicht Rohbau
Innenansicht zoom
Innenansicht
3D Darstellung zoom
3D Darstellung
Querdruckverstärkung mit Stahl-U-Profil, Nebentragwerk auf Traglatten zoom
Querdruckverstärkung mit Stahl-U-Profil, Nebentragwerk auf Traglatten

Die Vision

Anfängliche Idee war die Erstellung einer Stahlhalle in der Bauart des Hauptgebäudes. Der hohe Stahlpreis trug dazu bei, nach einer Alternative zu suchen und so kam der Auftraggeber auf den Baustoff Holz. Die tieferen Kosten überzeugten - und der Fall zeigte auf, dass Holzhallen wirtschaftlich mit Stahlkonstruktionen mithalten können.


Die Realisierung

Als Hauptträger wurden Zwillingsträger aus Brettschichtholz gewählt, die Trägerdimension betrug 880 x 220 mm. Das Nebentragwerk bestand aus Rippenplatten, die Rippen aus BSH wurden überhöht geleimt, Rippendimension 320/80 mm, Dicke der Dreischichtplatten 42 mm. Die Windaussteifung erfolgte über Swiss-Gewi Stangen, die diagonal angeordnet wurden, wobei die Lasten direkt in die Fundamente eingeleitet wurden. Als Aussenwandverkleidung wurden Sandwich-Platten (d= 100mm) verwendet.

Baudaten

  • Länge gesamt 49.60 m
  • Breite 34.85 m
  • Höhe 6.50
  • Maximale Spannweite 13.90 m

Leistungen Timbatec

  • Bauprojekt, Statik, Konstruktion
  • Ausführungsprojekt
  • Baustellenkontrollen

Architekt
BFB Architekten AG
4622 Egerkingen
Holzbauunternehmer
Haudenschild Holzbau AG
4704 Niederbipp
