Sanierung - Fussgängerbrücke, Vechigen

2010

Die Fussgängerbrücke bei Vechigen wurde 1999 gebaut. Von aussen betrachtet war sie in relativ gutem Zustand, lediglich die oberen Abdeckungen der Hauptträger schienen verwittert und beschädigt.

Facts und Bilder
Baudaten
Beteiligte

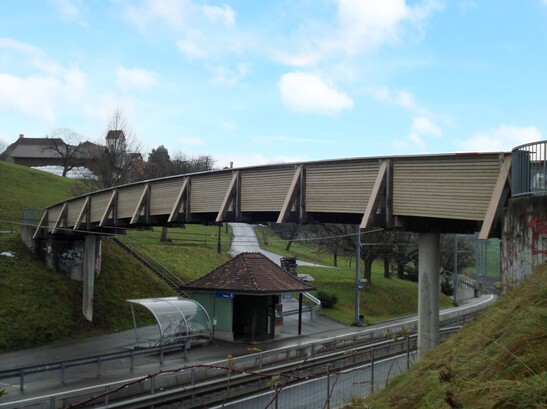

Die neue Fussgängerbrücke
Die neue Fussgängerbrücke
Auflager
Auflager
Fußgängerbrücke vor der Sanierung 1
Fußgängerbrücke vor der Sanierung 1
Fußgängerbrücke vor der Sanierung 2
Fußgängerbrücke vor der Sanierung 2
Auflagerdetail
Auflagerdetail

Das Projekt
Die Geschichte Im Rahmen der geplanten Sanierung dieser Abdeckungen liess der Kanton die Brücke näher prüfen. Diese Zustandsuntersuchung ergab, dass die Hauptträger auf Fahrbahnhöhe faule Stellen aufwiesen. Als Sanierungsvorschlag wurden verschiedene Massnahmen und Methoden analysiert und berechnet.

Die Bauweise
Die Bauherrschaft entschied sich schliesslich dafür, die Hauptträger beidseitig zu verkleiden und die Anschlüsse der Fahrbahnabdichtungen zu erneuern, um einen aktuellen Stand der Technik zu erreichen. Die Sanierungsarbeiten wurden in 2 Etappen durchgeführt. Der Einbau der inneren Verkleidungen erfolgte tagsüber. Die äussere Verkleidung – da die Brücke auch über die RBS-Bahnlinie führte – erfolgte nachts. Dies erforderte auch die Sperrung der Bahnlinie, das Abstellen der Fahrleitung und ein entsprechendes Sicherheitskonzept. Um den Pilzwuchs zu stoppen und die Hauptträger zu erhalten, wurden diese mittels Pressinjektion imprägniert. Die erwartete Lebensdauer der Brücke wurde so von wenigen Jahren auf mehrere Jahrzehnte erhöht.

Baudaten

- Brückenlänge 35 Meter

- Fahrbahnbreite 2.10 Meter

- Spannweiten 4.00 / 27.00 / 4.00 Meter


Leistungen Timbatec

- SIA Phase 31 Vorprojekt

- Kostenschätzung

- SIA Phase 32 Bauprojekt

- Statik und Konstruktion

- SIA Phase 41 Ausschreibung und Offertenvergleich

- SIA Phase 51 Ausführungsprojekt

- Fachbauleitung und Baustellenkontrollen

Holzbauunternehmer
HORIBE AG
3532 Zäziwil


Holzbauingenieure
Timbatec Holzbauingenieure Schweiz AG, Thun
3600 Thun


Bauherrschaft
Tiefbauamt des Kantons Bern, Obering. Kreis II
3011 Bern
