Dachaufstockung Rheinfeldenstrasse 12/14, Birsfelden

2010

Ideen, Anforderungen und Umsetzungen lassen sich nicht immer spielend vereinen. Aber in manchen Fällen gelingt es!

Facts und Bilder
Baudaten
Beteiligte
Fassadenansicht
Fassadenansicht
Rohbau
Rohbau
Vordach
Vordach
Fenstersturz
Fenstersturz
Balkenlage
Balkenlage

Das Projekt

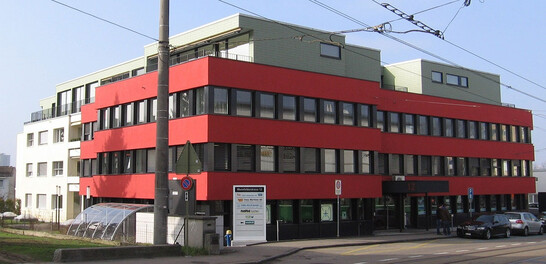

Das Wohn- und Geschäftshaus an der Rheinfelderstrasse 12/14 in Birsfelden bestand aus 2 Untergeschossen und 3 Geschossen über Terrain. Der bestehende Baukörper sollte nun um ein Attikageschoss in Holzelementbauweise aufgestockt und im neuen Dachgeschoss vier 5 Zimmer Wohnungen realisiert werden. Ausserdem war Minergiestandard zu erreichen. Weitere Hürden, die es zu nehmen galt, waren die Vermeidung von Kältebrücken und die Anschlüsse des Holzbaus auf die Stahlträger. In die Ebene der Stahlträger mussten auch die umfangreichen Installationen integriert werden.

Die Bauweise
Eine Balkenlage, die auf den Stahlträgern auflegte, bildete das Tragwerk für den Bodenaufbau. Die Wände wurden in Holzrahmenbauweise ausgeführt. Die Dachelemente wurden als Hohlkastenelemente vorgefertigt. Dabei wurden Schraubpressverklebung Dreischichtplatten auf die Rippen geklebt. Eine Dreischichtplatte bildet die Konstruktion für das Vordach. Über das ganze Dach wurde eine Gefällsdämmung verlegt, darauf eine Abdichtungsschicht mit einer Dachbegrünung.

Die Herausforderung
Eine Herausforderung war die Lastabtragung des Attikageschosses auf die darunterliegende 2. Etage. So wurde erst ein Stahlträgerrost auf die bestehende Betondecke verlegt, der die Lasten aus dem Attikageschoss auf die tragenden Stützen und Wände des 2. OG verteilt. Das vereinfachte die Raumeinteilung im Attikageschoss.

Baudaten

- Konstruktionsholz 68.7 m3

- Stahl 24.2 t

- Dachfläche 478 m2

- Wandfläche 246 m2


Leistungen Timbatec

- SIA Phase 31 Vorprojekt

- Kostenschätzung

- SIA Phase 32 Bauprojekt

- Statik und Konstruktion

- SIA Phase 41 Ausschreibung und Offertenvergleich

- SIA Phase 51 Ausführungsprojekt

- Werkplanung 3D und 2D

- Fachbauleitung und Baustellenkontrollen

Architekt
Holbi 14 Architekten GmbH
4051 Basel


Bauherrschaft
Careal Holding Pensionskasse
8022 Zürich


Holzbauunternehmer
Haudenschild Holzbau AG
4704 Niederbipp


Holzbauingenieure
Timbatec Holzbauingenieure Schweiz AG, Thun
3600 Thun
