Referenz Drucken


Aufstockung Schule Walkringen, Walkringen

2011

Line

Um mehr Schulraum zu schaffen, erhält die Schule Walkringen ein zusätzliches Geschoss einen neuen Aussenlift. Um dies zu erreichen, wurde die bestehende Dachkonstruktion abgebrochen und das Gebäude um ein neues Dachgeschoss erweitert.

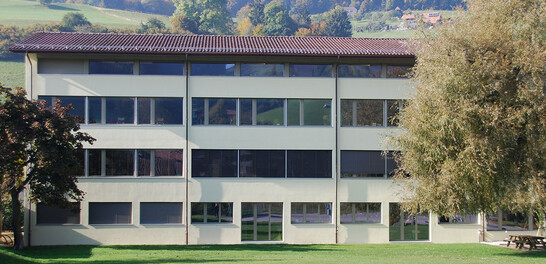

Ansicht zoom
Ansicht
Südostansicht mit Kindergarten zoom
Südostansicht mit Kindergarten
Dachansicht zoom
Dachansicht
Vordachkonstruktion zoom
Vordachkonstruktion
Ansicht zoom
Ansicht
Ansicht zoom
Ansicht

Die Gegebenheiten

Das Schulhaus Walkringen (Aussenabmessung rund 14 x 34 Meter) sollte mit zusätzlichen Schulräumen sowie einem Aussenlift ergänzt werden. Um dies zu realisieren, wurde die bestehende Dachkonstruktion entfernt und das Gebäude um ein neues Dachgeschoss erweitert.  Die Herausforderung  Wichtig war, die Konstruktion möglichst so zu optimieren, dass eine rasche Montage während den Schulferien möglich war.


Die Giebelseitigen

Aussenwände und das Dach wurden daher in Elementbauweise hergestellt/montiert. Das Dach wurde als Sparrenlage ausgebildet, jedoch in Form von Hohlkastenelementen im Werk vorgefertigt. Die Giebelwände und die aussteifende Innenwand wurden ebenfalls vorgefertigt. Die First- sowie die Fusspfetten auf den Fensterpfosten mussten konventionell aufgerichtet werden.


Der Knackpunkt

Aus Sicht des Ingenieurs erwies sich die Aussteifung des Gebäudes als Schwierigkeit. In Längsrichtung bestanden nur in den vier Gebäudeecken kurze Wände, um statische Scheiben zu bilden. Quer dazu waren die Giebelwände sowie eine Zimmertrennwand, die zur Aussteifung dienlich waren.

Baudaten

  • BSH GL24h 31 m³
  • Bauholz 21 m³
  • Dreischichtplatten B/C 27mm 124 m²
  • OSB 4, 15mm 480m²
  • OSB 4, 22mm 45.5m²

Leistungen Timbatec

  • Vorprojekt / Kostenschätzung
  • Bauprojekt, Statik, Konstruktion
  • Ausschreibung / Devis
  • Ausführungsprojekt
  • Baustellenkontrollen



Bauherrschaft
Einwohnergemeinde Walkringen
3512 Walkringen BE
Architekt
Manfred Andreas, Architekt HTL
3512 Walkringen BE
Holzbauingenieure
Timbatec Holzbauingenieure Schweiz AG, Thun
3600 Thun
Holzbauunternehmer
Zimmerei Kühni AG
3435 Ramsei
