V-Zug Semiramis, Zug

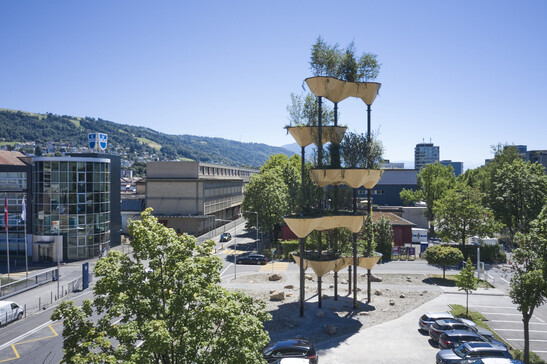

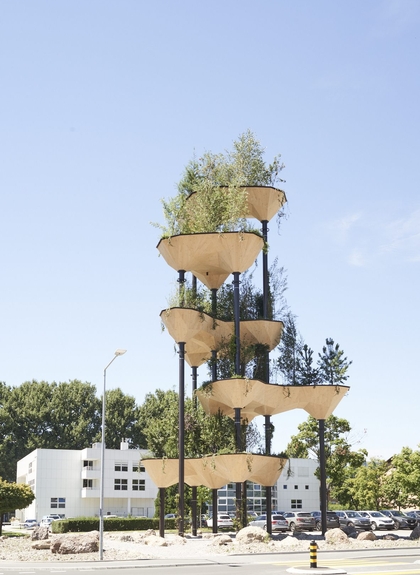

«Semiramis» ist eine 22.5 Meter hohe, bepflanzte architektonische Skulptur, die im neuen Innovationsquartier - der Tech Cluster von Zug - steht.
Das Projekt
«Semiramis» ist nicht nur in der Montage und der Produktion eine hochkomplexe Angelegenheit. Die fünf Pflanzenschalen sind alle unterschiedlich geformt und haben einen Durchmesser von bis zu 10 Metern. Die schlanke und hohe Struktur wird üppig mit grossen Büschen und Bäumen bepflanzt und hat damit ein stattliches Eigengewicht.

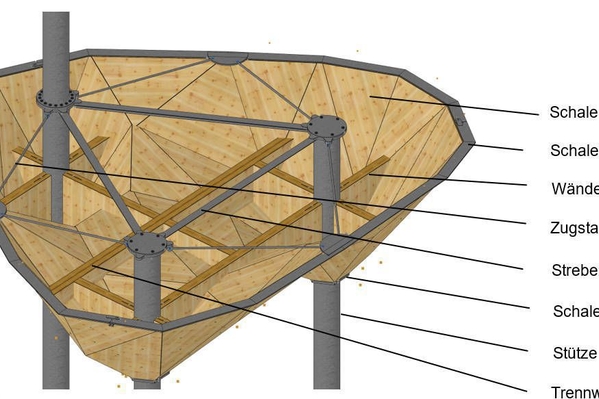

Die Tragstruktur der Schale wird aus cross laminated timber (CLT) erstellt. Die Verklebung erfolgt mit einem zwei Komponenten PU-System von TS3.
Timbatec entwickelte dieses Verfahren in mehreren Forschungsprojekten mit der ETH Zürich und der Berner Fachhochschule. Heute wird es vorwiegend für die Konstruktion von Geschossdecken angewendet, ermöglicht aber auch Strukturen wie «Semiramis».
Die Bauweise
Die Verbindung der einzelnen Brettsperrholzplatten wird mit einer TS3-Fuge gelöst. Dabei werden die Stirnflächen vorgängig mit Primer behandelt. Nachdem die Platten durch Roboter in die richtige Position gebracht werden, wird der TS3-Giessharz appliziert. Die Brettsperrholzplatten können so durch Fugenverguss ohne Pressdruck stirnseitig miteinander verbunden werden.
Die Herausforderung
Die Aussteifung der Konstruktion mit den acht schlanken Stützen war eine Herausforderung. Die Winddrücke auf die Schalen wurden mit einer strömungsmechanischen RWIND Simulation von Dlubal Software berechnet, was die Umströmung der Konstruktion in einem Windkanal simuliert. Zusätzlich mussten wegen der schlanken Konstruktion Resonanzeffekte längs und quer zur Windrichtung in den Berechnungen berücksichtigt werden.
Baudaten
- - Höhe 22.5 m
- - Brettsperrholz ca. 35 m3
- - Stahl 18 t
Planungsphasen
- - SIA Phasen 21 - 52
Planungsleistungen
- - Tragwerk und Statik
- - Konstruktion
Auftraggeberschaft
ERNE AG Holzbau5080 Laufenburg
Architektur
Gramazio Kohler Research8093 Zürich
Bauherrschaft
Urban Assets Zug AG6302 Zug
Holzbau
ERNE AG Holzbau5080 Laufenburg
GU/TU
ERNE AG Holzbau5080 Laufenburg
