V-Zug Semiramis, Zoug

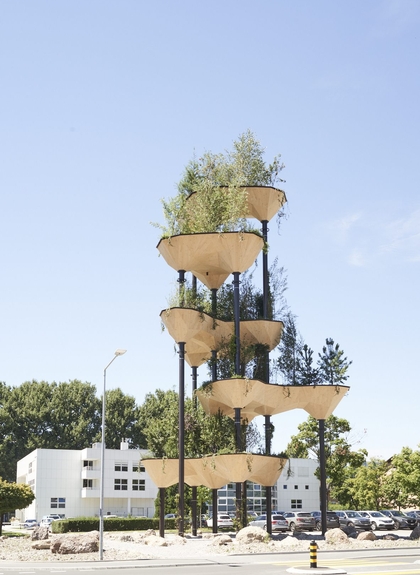

«Semiramis» est une affaire extrêmement complexe, et pas seulement au niveau du montage et de la production. Les cinq bacs à plantes ont tous des formes différentes et un diamètre pouvant atteindre 10 mètres. La structure élancée et haute est abondamment plantée de grands arbustes et d'arbres, ce qui lui confère un poids propre imposant. La structure porteuse de la coque est réalisée en cross laminated timber (CLT). Le collage est réalisé avec un système PU à deux composants de TS3. Timbatec a développé ce procédé dans le cadre de plusieurs projets de recherche avec l'EPF de Zurich et la Haute école spécialisée bernoise. Aujourd'hui, il est principalement utilisé pour la construction de planchers, mais permet également de réaliser des structures telles que «Semiramis».

L'assemblage des différents panneaux de bois lamellé-croisé consiste en un joint TS3. Pour ce faire, les faces sont préalablement traitées avec un primaire. Après que les panneaux ont été placés dans la bonne position par des robots, la résine TS3 est appliquée. Les panneaux de contreplaqué peuvent ainsi être assemblés par scellement des joints sans pression sur les faces.

Le renforcement de la construction avec les huit poteaux élancés était un défi. Les pressions du vent sur les coques ont été calculées à l'aide d'une simulation de mécanique des fluides RWIND de Dlubal Software, qui simule l'écoulement autour de la construction dans une soufflerie. De plus, en raison de la finesse de la construction, les effets de résonance dans le sens longitudinal et transversal du vent ont dû être pris en compte dans les calculs.

• - Hauteur 22.5 m
• - Planches contreplaquées env. 35 m³
• - Acier 18 t

• - Phases SIA 21-52

ERNE AG Holzbau5080 Laufenburg

Gramazio Kohler Research8093 Zürich

Urban Assets Zug AG6302 Zug

ERNE AG Holzbau5080 Laufenburg

ERNE AG Holzbau5080 Laufenburg
