Referenz Drucken MFH Wiesengrund


MFH Wiesengrund, Küsnacht ZH

2013

Line

Das MFH Wiesengrund ist ein viergeschossiger Neubau mit vier exklusiven Wohnungen in Küsnacht. Es ist das erste Mehrfamilienhaus im Kanton Zürich mit dem Minergie-A Label ZH-001.

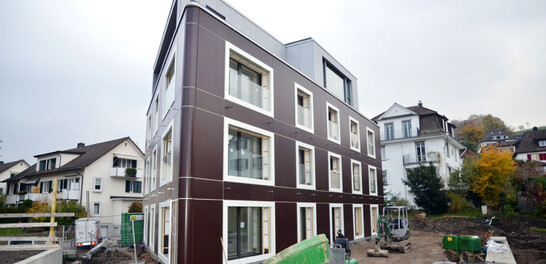

Aussenansicht strassenseitig von unten zoom
Aussenansicht strassenseitig von unten
Aussenansicht strassenseitig von oben zoom
Aussenansicht strassenseitig von oben
Aussenansicht strassenbseitig von oben im Rohbau zoom
Aussenansicht strassenbseitig von oben im Rohbau
Tragende Holzwände EG vor dem betonieren der EG Decke zoom
Tragende Holzwände EG vor dem betonieren der EG Decke
Betondecke über EG kurz vor dem betonieren zoom
Betondecke über EG kurz vor dem betonieren

Die Ausführung

Das Gebäude ist in einer hybriden Bauweise mit massivem Treppenhauskern und Geschossdecken in Beton sowie  tragenden Aussenwänden in vorfabrizierter Holzbauweise erstellt. Das zurückgezogene Attikageschoss ist komplett in Holzbauweise erstellt. Alle Innenwände sind in Trockenbauweise erstellt und ermöglichen so für zukünftige Nutzungsbedürfnisse eine grösstmögliche Flexibilität.


Die Details

Die tragenden Aussenwände in Holz bestehen aus klebstofffrei hergestellten Massivholzplatten von 150 mm Stärke. Diese übernehmen auch die vertikale Lastabtragung aus den Betondecken. Die äussere Dämmschicht besteht aus einem ausgedämmten, kreuzweise gefertigten Holzrost mit je 120 mm Stärke und ist mit einer DHF-Platte abgedeckt. Die Elemente wurden so vorgefertigt, dass sie jeweils bereits die Stirnabschalung für die Betondecke und das Auflager für die darüber liegende Wand integriert haben. Die Fassade besteht aus einer hinterlüfteten, grossformatigen Mineralplatte (Rockpanel), die nachträglich am Bau montiert wurde.

  • 430 m² Massivholzplatten genagelt d = 150 mm
  • 170 m² Dachelemente Hohlkasten h = 380 mm
  • 310 m² Fassadenbekleidung Rockpanel
  • 130 m² Fassadenbekleidung Holzschalung vertikal

Leistungen Timbatec

  • Vorprojekt
  • Brandschutz
  • Kostenschätzung
  • Bauprojekt
  • Statik / Konstruktion
  • Ausschreibung / Devis
  • Ausführungsprojekt
  • Fachbauleitung
  • Baustellenkontrollen


Ökologische Duftmarke an der Zürcher Goldküste

Sonntagszeitung vom 13.04.2014


Futuristisch durch Naturnähe

Zürchersee Zeitung Bezirk Meilen vom 25.04.2014

Architekt
Krayer&Smolenicky Architekten GmbH
8004 Zürich

Bauingenierur
UBM Bauingenieure
8006 Zürich
Bauphysik
Bakus Bauphysik
8045 Zürich
Gebäudetechnik
Ernst Basler Partner
8032 Zürich
