Impression de référence Maisons d'appartements Wolf et Edelweiss


Maisons d'appartements Wolf et Edelweiss, Andermatt

2017

Line

Après l'hôtel Chedi, Timbatec a obtenu un autre contrat dans le village de vacances Andermatt Reuss. Dans les deux immeubles d'appartements Wolf et Edelweiss, les ingénieurs de construction en bois étaient responsables de la statique de la construction du toit et de la protection contre l'incendie de la façade en bardeaux d'un immeuble d'habitation.

Les appartements sont situés sur la nouvelle place du village d'Andermatt zoom

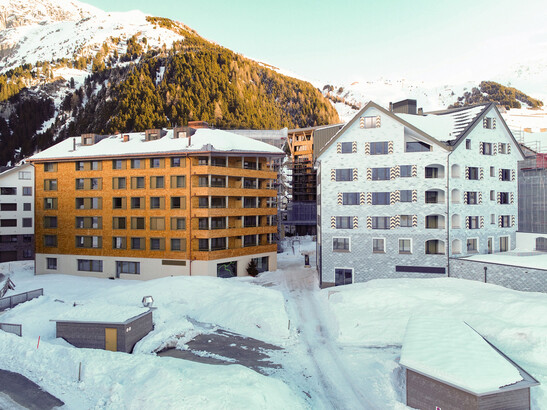

Les appartements sont situés sur la nouvelle place du village d'Andermatt
Toits lourds: Timbatec a planifié les constructions de toiture zoom
Toits lourds: Timbatec a planifié les constructions de toiture
Appartementhaus Wolf: recouvert de bardeaux de bois de haut en bas zoom
Appartementhaus Wolf: recouvert de bardeaux de bois de haut en bas
En détail: une partie de la façade en bois de mélèze zoom
En détail: une partie de la façade en bois de mélèze
Un essai au feu de la façade de bardeaux zoom
Un essai au feu de la façade de bardeaux

Le Projet

Les deux nouveaux appartements Wolf et Edelweiss sont situés directement sur la nouvelle place du village d'Andermatt. Ils ont été développés dans une joint-venture entre Schmid Immobilien AG à Ebikon et Andermatt Swiss Alps AG de Sawiris. Haus Edelweiss dispose de 15 appartements de 2,5 à 4,5 pièces et de deux duplex spacieux sous le toit. Il y a 23 appartements dans Haus Wolf : aux quatre maisonnettes du haut, aux étages inférieurs les appartements de 2,5 à 4,5 pièces.


Le Défi

Dans les deux maisons, le toit principal a été construit comme une construction de charpentier en bois avec une isolation thermique entre les deux. Andermatt, qui se trouve à 1450 mètres au-dessus du niveau de la mer, a de longs hivers avec beaucoup de neige. Les toits des deux maisons doivent donc résister à des charges assez lourdes - environ neuf kilonewtons par mètre carré, soit environ une tonne.


Une autre exigence est que les structures de toiture ne soient pas visibles de l'extérieur. Ils devaient être presque complètement cachés dans le bâtiment. D'autre part, les charges n'ont pas pu être transportées sur les murs en raison de la conception intérieure.


Un autre défi était la façade de bardeaux en bois de mélèze sur Haus Wolf. Comme il n'y a aucune preuve de comportement au feu, Timbatec a dû effectuer un essai au feu. Dans le centre de formation à la protection civile d'Erstfeld, la façade en bardeaux a été reproduite à une hauteur de cinq mètres et un essai au feu a été effectué dans des conditions contrôlées. Grâce à cette expérience, il a été possible de montrer à l'autorité de protection contre l'incendie que les objectifs de protection de cette façade ont été atteints.


  • Surface du toit Haus Wolf 760 m²
  • Maison à toit en lamellé-collé Wolf 78 m³
  • Maison sur le toit en bois Wolf 130 m³
  • Façade bardeaux Haus Wolf 1100 m²
  • Surface de toiture Haus Edelweiss 600 m².
  • Toit en lamellé-collé intégré Edelweiss 23 m³
  • Maison à toit en bois Edelweiss 100 m³

Services de Timbatec

  • Projet préliminaire
  • Coût estimatif
  • Projet de construction
  • Prévention des incendies
  • Inspections des sites
  • Statique/Design
  • Appel d'offres
  • Projet de mise en œuvre
  • Essai au feu effectué

Ingénieur en Construction Bois
Timbatec Holzbauingenieure Schweiz AG, Zürich
8006 Zürich
Menuisier, Façade en Bardeaux Haus Wolf
Otto Schuler Holzbau GmbH
6467 Schattdorf
Ouvrier du Bois, Construction de Toiture
Holzbau Bucher AG
6064 Kerns
Propriétaire du Bâtiment
Saschi Immobilien AG
6490 Andermatt
Architecte
Müller Sigrist
8004 Zürich
Entrepreneur Général
Schmid Generalunternehmung AG
6030 Ebikon
