Cages d'escalier : le bois avant le béton

Dans les grands projets de construction en bois, les maîtres d'ouvrage bétonnent souvent les cages d'escalier lorsque le chantier ne présente pas encore grand-chose, à l'exception du sous-sol. Les charpentiers y montent les éléments de construction en bois préfabriqués.

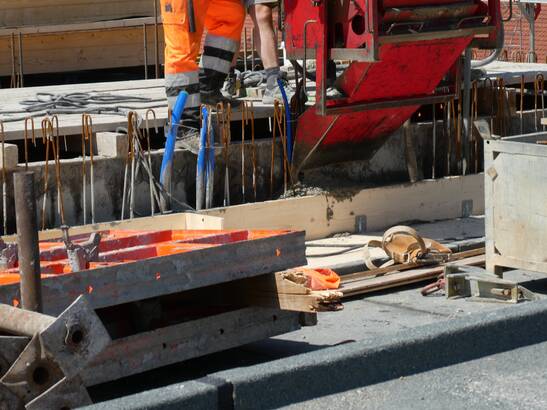

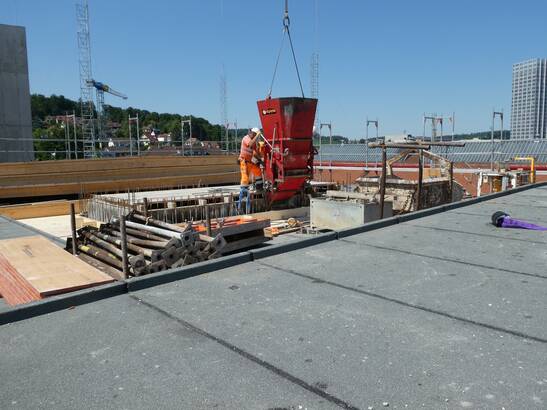

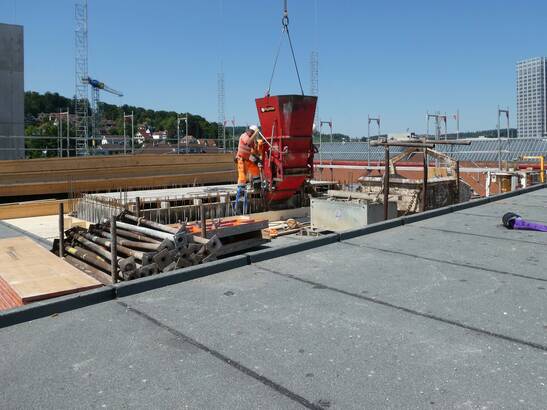

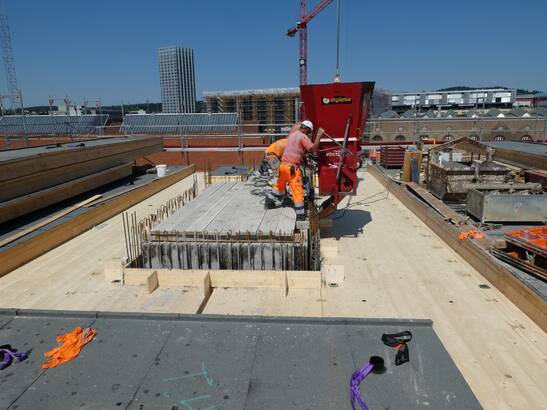

Timbatec a inversé cet ordre : la construction en bois est érigée, puis le béton liquide est versé - ou nous renonçons complètement au béton et concevons les cages d'escalier en bois. L'inversion des étapes de travail est la conséquence logique de la méthode de travail actuelle, car les constructeurs en bois calculent avec des tolérances plus faibles que les constructeurs en béton. Les éléments en bois sont préfabriqués au millimètre près. Cette précision n'est pas possible lors du bétonnage sur le chantier. C'est pourquoi nous prévoyons le bétonnage de la cage d'ascenseur comme dernière pièce du puzzle.

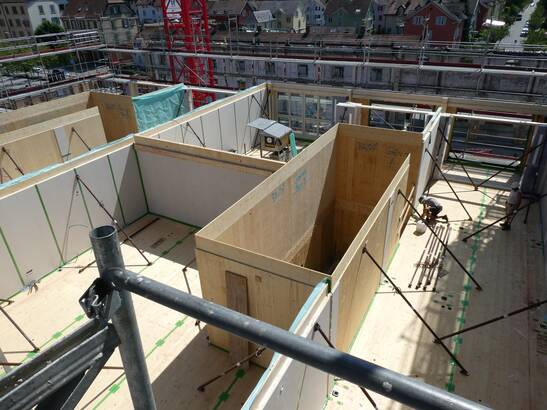

Noyau de la cage d'escalier en bois

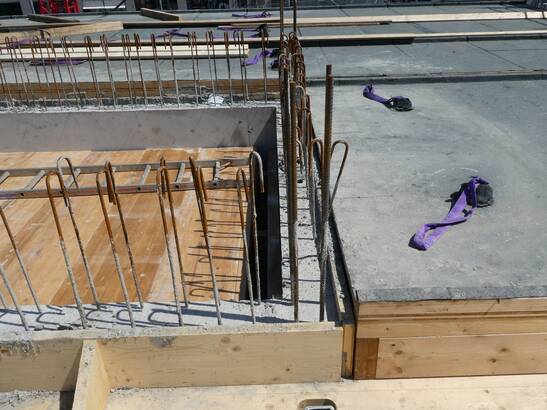

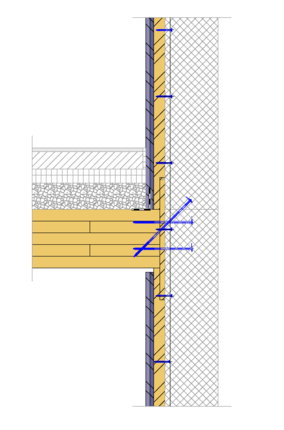

Raccord au plafond de la cage d'escalier

Représentation en 2D et 3D du noyau de la cage d'escalier bétonné ultérieurement : le nombre de moyens de liaison nécessaires et l'épaisseur du mur en béton peuvent être réduits grâce à ce procédé.

Moins d'acier et de béton nécessaires

Les avantages de cette nouvelle approche sont évidents : il faut beaucoup moins de profilés en acier et de vis, la liaison entre la structure en bois et le noyau de béton est plus simple et le temps de construction est plus court. Le montage et le démontage de l'échafaudage et du coffrage pour le noyau de béton ne sont plus nécessaires et la quantité de béton utilisée peut être réduite. Et ce, à performance égale : le béton coulé ultérieurement est lié à la structure en bois par une liaison de forme et de force. Les noyaux des cages d'escalier servent au renforcement statique des bâtiments et garantissent les voies d'évacuation en cas d'incendie.

Cages d'escalier préalablement érigées

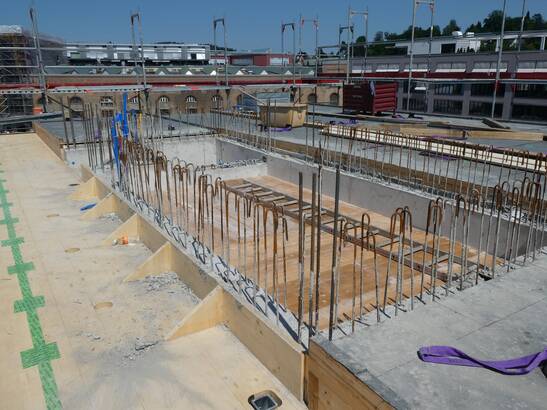

Timbatec a développé en 2019 le procédé efficace et respectueux des ressources avec les noyaux de cage d'escalier bétonnés ultérieurement pour la maison Krokodil à Winterthour, un immeuble en bois de 248 appartements. Depuis, il est appliqué à un grand nombre de bâtiments en bois de plusieurs étages.

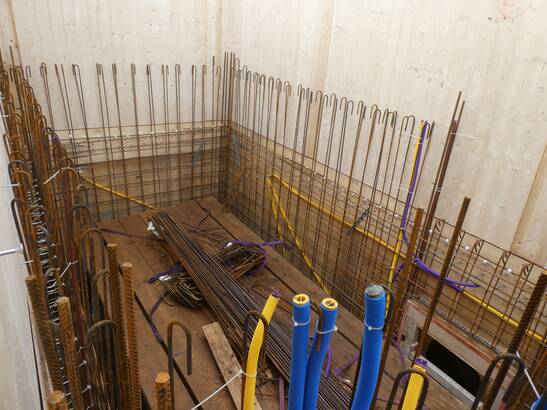

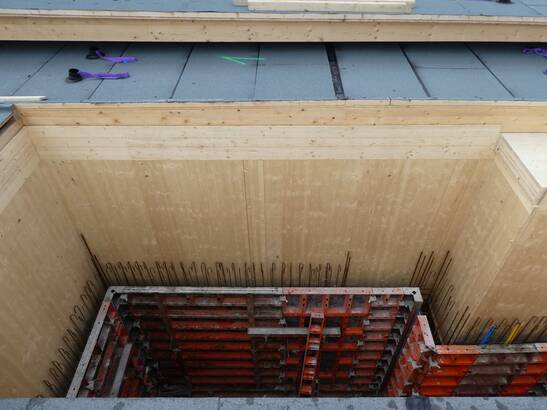

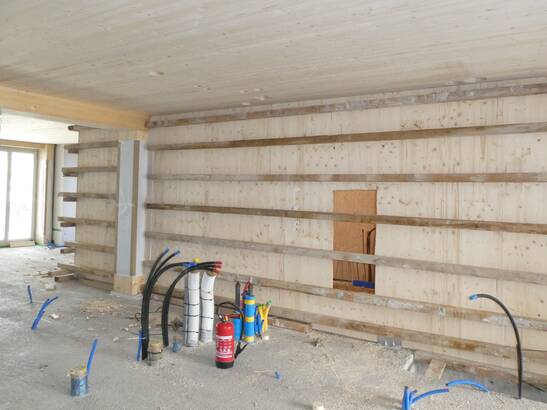

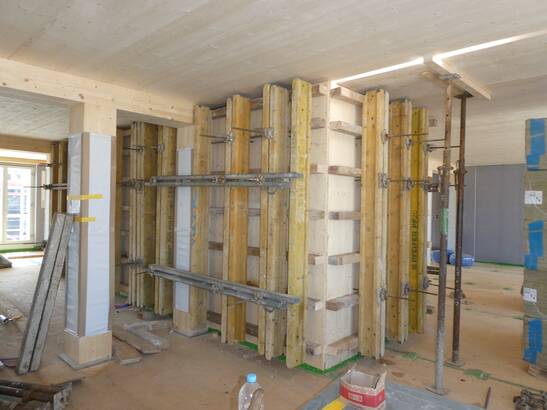

Les panneaux 3 plis de 42 millimètres d'épaisseur ont été recouverts de 3x15 millimètres de plaque de plâtre fibreuse du côté intérieur de la pièce pour assurer la protection incendie. De l'autre côté, la plaque sert de coffrage perdu pour le béton. Jusqu'à ce que le béton soit durci, la cage d'escalier est provisoirement renforcée.

Cages d'escalier et cages d'ascenseur en bois

Selon l'état actuel de la technique, les cages d'escalier et les cages d'ascenseur peuvent également être réalisées sans béton. Cela vaut également pour les cages d'escalier de sécurité, par exemple dans les hôpitaux ou les immeubles.

En Suisse, les bâtiments d'une hauteur totale supérieure à 30 mètres sont considérés comme des bâtiments élevés. La loi impose de les construire avec des cages d'escaliers de sécurité. Cela signifie que toutes les voies d'évacuation verticales doivent être spécialement protégées contre la pénétration de la fumée et du feu. Si l'accès des pompiers est impossible en cas d'incendie, les bâtiments de moins de 30 mètres de hauteur doivent également être planifiés avec une cage d'escalier de sécurité. Il en va de même pour les hôpitaux.

Prescriptions de sécurité incendie 2015

Les prescriptions de protection incendie 2015 constituent une étape importante dans le développement de la construction moderne en bois. Depuis l'entrée en vigueur des prescriptions de protection incendie 2015, les bâtiments de toutes les catégories d'utilisation peuvent être construits en bois. Même les cages d'escalier de sécurité dans les bâtiments jusqu'à la limite des immeubles de grande hauteur peuvent depuis lors être réalisées en bois. Il s'agit de bâtiments pouvant atteindre 30 mètres de haut et correspondant à environ 9-10 étages. Il en va de même pour les cages d'ascenseur.

Avec les prescriptions suisses de protection incendie OFSP 2015 de l'Association des établissements cantonaux d'assurance incendie AEAI en vigueur, les constructions en bois peuvent être érigées dans toutes les catégories de bâtiments et pour toutes les utilisations. Dans la définition de la résistance au feu, une construction avec des parties combustibles est assimilée aux parties incombustibles. Lien vers l'OFAS 2015.

Jusqu'à présent, ces cages d'escalier et les voies d'évacuation étaient toujours construites en béton. L'immeuble d'habitation de l'Albulastrasse à Zurich prouve qu'il est aujourd'hui possible de construire des cages d'escalier de sécurité en bois : la cage d'escalier y a été construite en bois lamellé-croisé et bordée de plaques de plâtre armé de fibres de 18 millimètres d'épaisseur - encapsulées, comme le disent les spécialistes.

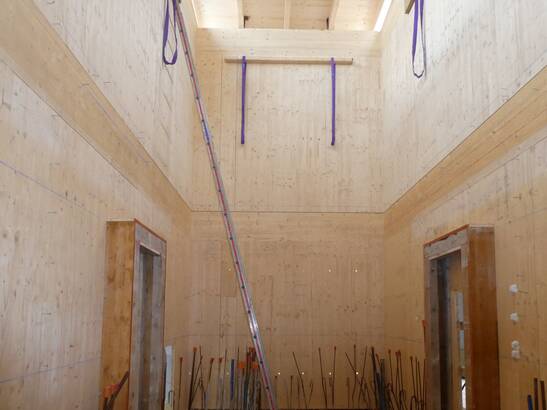

Noyau de la cage d'escalier en bois

À deux minutes à pied de la gare de Zurich Altstetten se trouve un immeuble d'habitation de plus de 30 appartements répartis sur sept étages. Comme le peu de place disponible ne permet pas aux pompiers d'accéder partout, les ingénieurs de Timbatec ont planifié une cage d'escalier de sécurité - en bois.

Thèse de bachelor sur les cages d'ascenseur en bois

Le fabricant de matériaux en bois Olwo AG et le fabricant d'ascenseurs Emch AG ont développé en collaboration une cage d'ascenseur en bois lamellé-collé. Timbatec a soutenu les deux entreprises dans le développement du produit. Un manuel de planification comprenant un catalogue de construction et de détails a notamment été élaboré dans le cadre de la thèse de bachelor de Florian Fritschi.

Les constructeurs de bois ont ainsi la possibilité de produire à court terme un module de cage d'ascenseur en bois lamellé-croisé.

Lien vers la thèse de bachelor.
