Bruit d'impact dans la construction en bois
Pour une construction durable, il faut une isolation acoustique maximale avec une utilisation minimale des ressources. Cela nécessite des structures de sol avec des matériaux de construction écologiques et une bonne protection contre les bruits d'impact. Avec notre banc d'essai de bruit de choc, nous développons de nouvelles structures de sol efficaces.
Avec de lourds plafonds en béton et une d'isolation phonique, il est facile d'obtenir une bonne isolation acoustique. Cette méthode Mais en termes de durabilité et de processus de construction, ce type de construction n'est pas très performant. Les planchers légers en bois sont bien meilleurs. Pour l'isolation phonique ils sont recouverts d'une masse supplémentaire selon l'état actuel de la technique. Les planchers mixtes bois-béton, les chapes lourdes ou les remblais sont courants. sont courants. Malheureusement, ces mesures détériorent le bilan climatique de la construction en bois. La construction en bois et la possibilité de la déconstruire sont considérablement réduites.

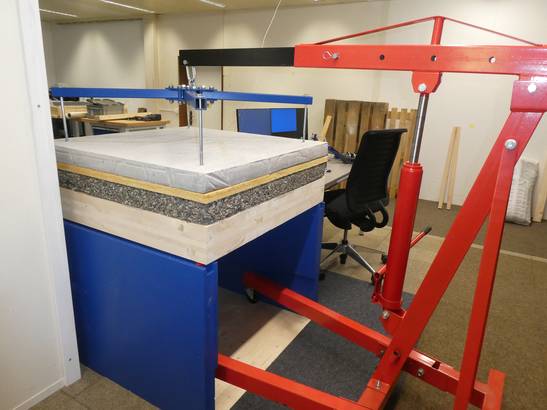

Pour nos clients et clientes nous testons dans notre banc d'essai de bruit de choc des structures de sol innovantes avec des des mesures comparatives. Le banc d'essai des bruits d'impact est le résultat de plusieurs travaux de bachelor à la Haute école spécialisée bernoise.

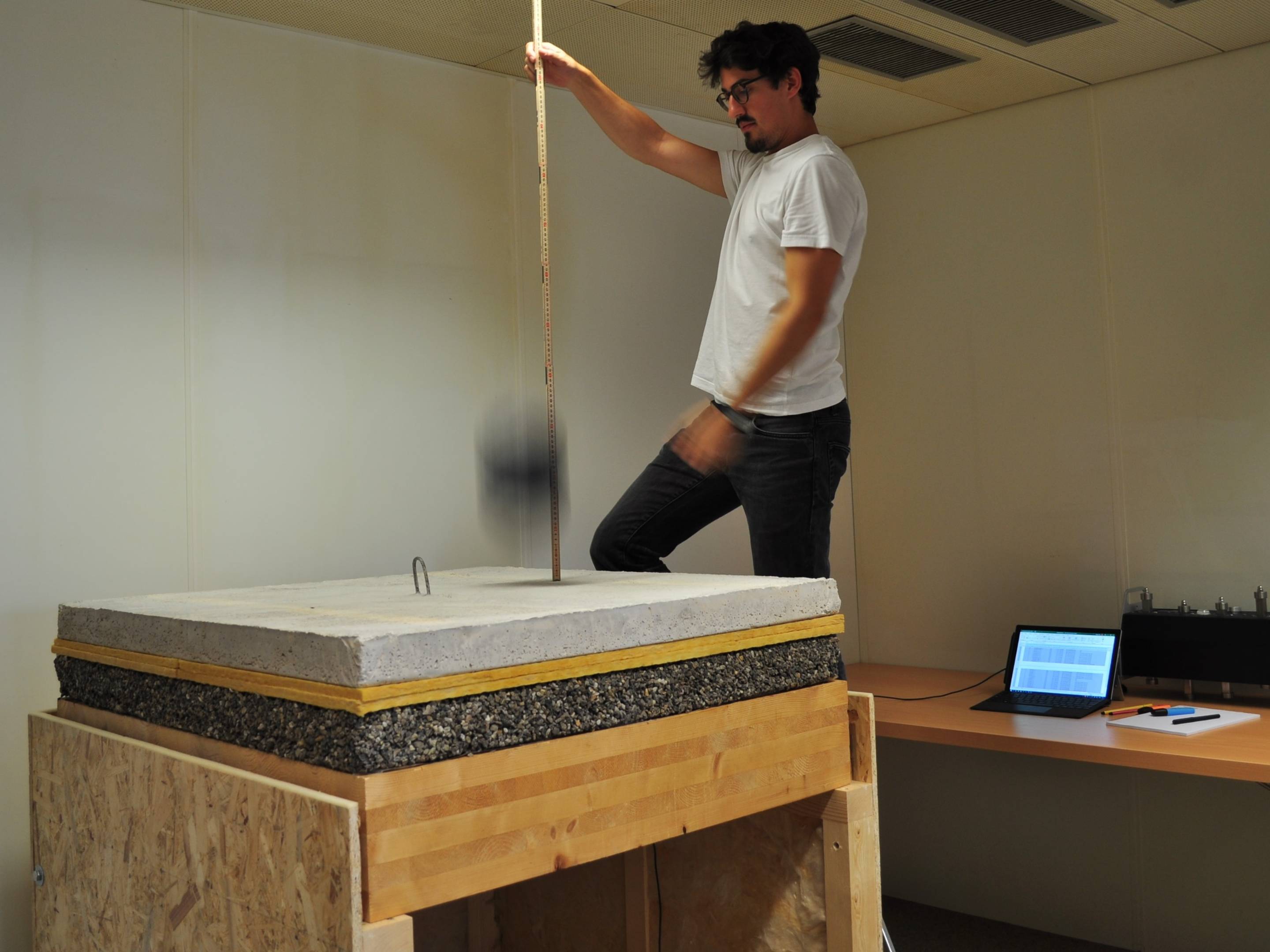

Mesures du bruit de choc sur le banc d'essai
Avec le Nous mesurons la modification de la protection contre les bruits d'impact par l'adaptation des différentes couches. Dans cet exemple, c'est une solution éprouvée qui sert de référence structure de sol comme variante de référence. Dans deux variantes, une couche est à chaque fois et l'influence sur les valeurs d'isolation acoustique et l'écobilan est analysée.

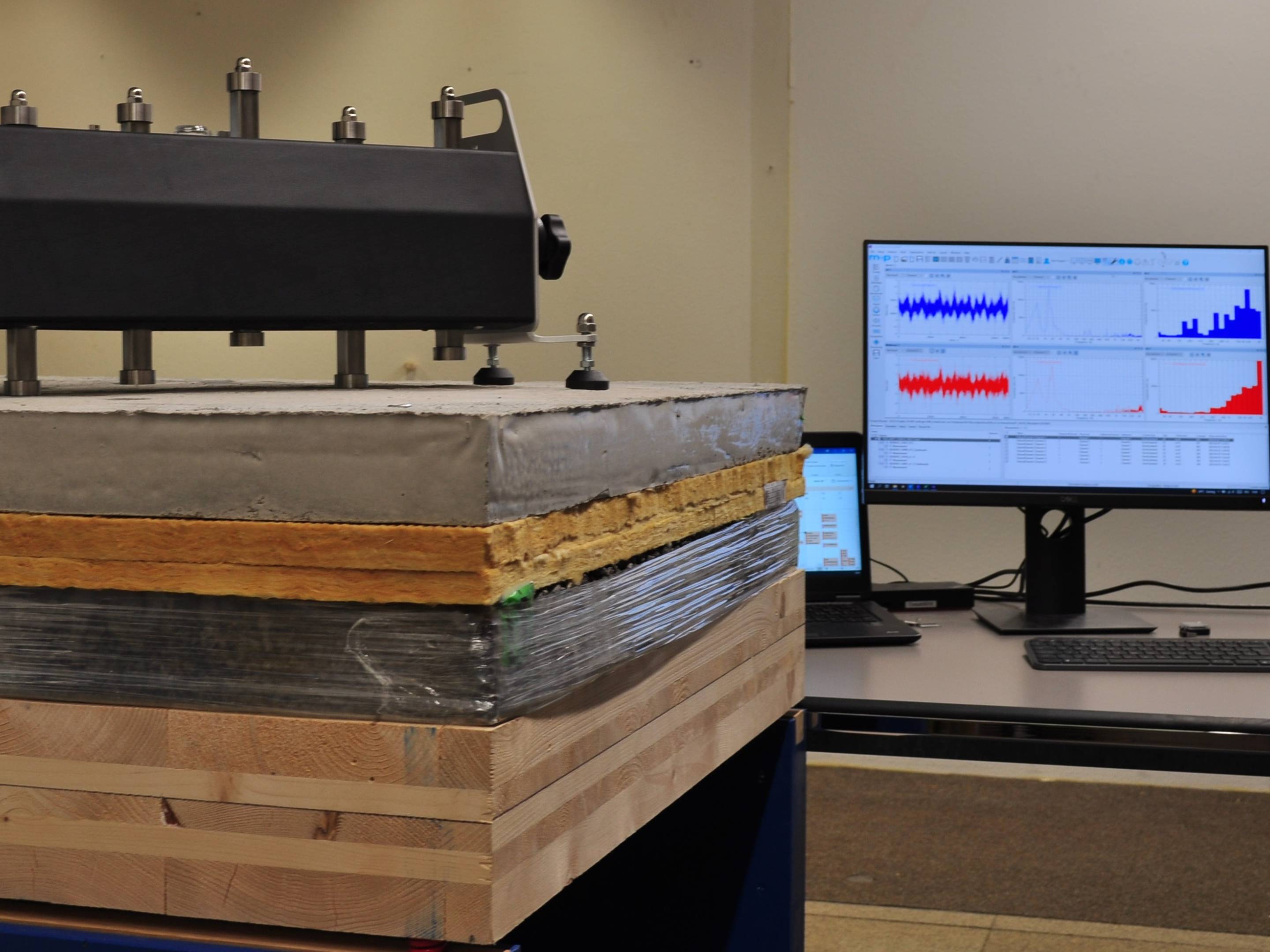

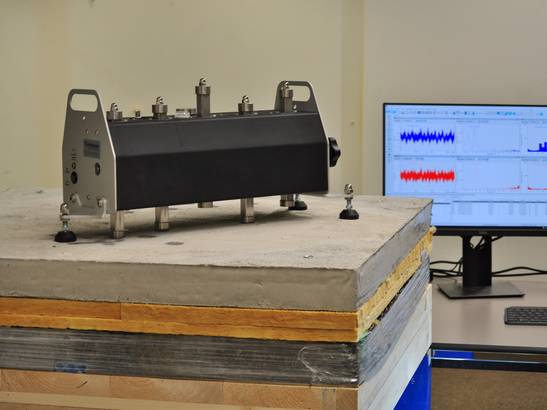

La méthode d'essai s'inspire de la norme ISO 16251-1. Un marteau normalisé est utilisé comme source de bruit de choc. Sur la face inférieure de la plaque de support, le niveau de bruit solidien est déterminé au moyen d'une mesure d'accélération, qui est indiquée comme niveau rapide Lv. A partir du niveau rapide déterminé pour le plafond de référence, on forme le ΔLv par rapport au plafond d'essai. Cela donne une indication sur la modification de l'isolation aux bruits d'impact par rapport au plafond de référence. La plaque de support est montée de manière souple dans les quatre coins et est ainsi découplée du banc d'essai. Le plafond d'essai, dont les dimensions sont de 100 cm × 100 cm, est placé au-dessus. La fréquence propre verticale des éléments d'essai sur les supports élastiques est réglée individuellement à 8 Hz pour chaque élément d'essai. L'accélération des vibrations est mesurée à l'aide de plusieurs accéléromètres piézoélectriques uniaxes placés à dix endroits. Les signaux sont amplifiés, transformés en Fourier et filtrés par bandes de tiers d'octave pour donner les valeurs efficaces. L'étalonnage des vibrations est effectué conformément aux exigences de la norme ISO 16063 (toutes les parties).
| ||

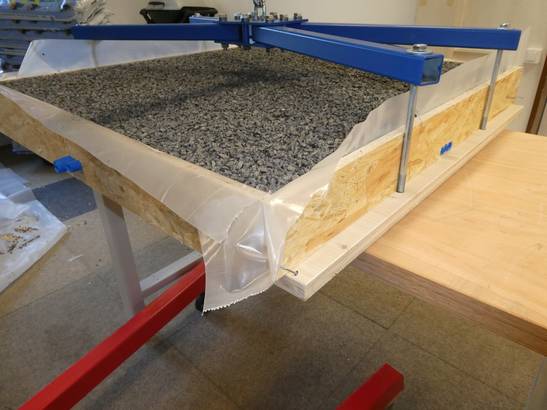

Liant élastique Remblai en gravillons de Köhnke pour l'isolation phonique
Un remblai de gravillons à liant élastique améliore l'insonorisation et assure la fonction d'égalisation. assume en même temps la fonction de granule d'égalisation. Les dalles de plafond, peu coûteuses et rapide à mettre en place remplace les plafonds HBV. Il en résulte en outre un gain une économie de poids d'environ 50% par rapport au béton. En raison des nombreux avantages, Timbatec utilise ce système pour les bâtiments résidentiels et commerciaux et renonce aux aux plafonds HBV.
Remarques
Le remblai gravillon lié ne laisse pas s'échapper l'eau. En règle générale, il peut être posé sans être appliqué directement sur les plafonds en bois. Sur les supports délicats ou pour certains systèmes de lignage, il faut poser un voile de séparation. Ce devrait se faire avant les éventuelles conduites (électriques ou sanitaires). Un n'est en principe pas nécessaire, mais il peut être utilisé en cas de être utilisée pour les murs sensibles à l'humidité ou pour les chapes suivantes. être déjà appliquée.
Épaisseur du matériau : Normalement, le remblai est mis en place sur une épaisseur de 50mm à 80mm. Des couches plus fines (au moins 30mm) apportent des améliorations nettement moins importantes. Les épaisseurs supérieures à 80mm n'ont pas d'effet positif sur l'insonorisation, selon le fabricant du liant. avantages considérables.
Séchage : Le liant à base d'eau nécessite de bonnes conditions de séchage. La température température ambiante doit être d'au moins 15° C et une bonne ventilation doit être garantie. Si le climat est mauvais (forte humidité de l'air et/ou des températures froides), dans le pire des cas, il n'y aura pas de séchage du tout. n'a pas lieu. Lorsque la couche de gravillons est bien sèche et qu'elle semble solide lorsque l'on marche dessus, les autres couches peuvent être posées.
Généralités : Comme ce système est basé sur un gravillon de 4 à 8 mm, il faut s'attendre à de légères différences de niveau. sont à prévoir. Pour les sols secs, il faut donc prévoir une fine couche d'égalisation (remblai sec) doit être prévue. Le gravillon lié Köhnke K 102-CH est une couche d'égalisation et n'a pas de surface solide. Un n'est donc possible que de manière très limitée. des panneaux de bois doivent être posés pour assurer la protection.
