Impression de référence


Renovation de Coop Warenhaus St. Annahof, Zurich

2020

Line

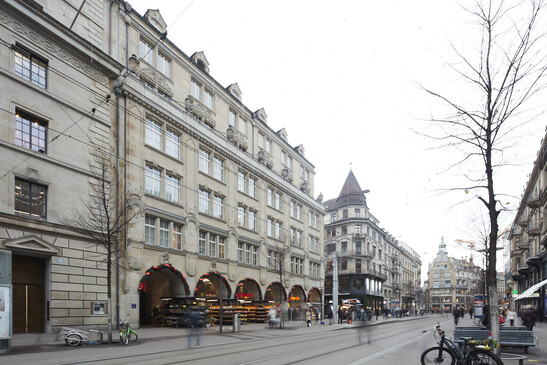

La Coop Warenhaus St. Annahof à la Bahnhofstrasse de Zurich a été réouverte en novembre 2019 après huit mois de rénovation. Timbatec a inspecté les constructions de plafond des deux étages supérieurs. L'escalier a également été prolongé.

Le Projet

Les structures des plafonds des deux étages supérieurs ont dû être vérifiées dans le cadre d'une analyse de l'état des lieux. L'analyse a également porté sur le grenier, y compris les deux couches de faisceau de collier. Cela a révélé des lacunes dans le domaine de la protection contre les incendies. Cela a donné lieu à un concept de modernisation de l'utilisation de l'entrepôt. L'accès par escalier aux deux étages supérieurs a également été réalisé. Les sections d'escalier ont été encapsulées. Pendant toute la période de construction, il était encore possible d'acheter aux étages inférieurs.


La Construction
L'étage supérieur a été renforcé par un plancher à sangles solides. Pour le deuxième étage supérieur, des panneaux de laine de roche et de fibres de plâtre ont été utilisés. La jonction de la structure de support, des colliers, des poteaux, des étriers et des pannes a été renforcée en cas d'incendie. Des panneaux CLT avec encapsulation ont été utilisés pour l'escalier.


Les Défis
Le grand magasin Coop City est situé au centre de la ville de Zurich. La logistique a donc été déterminante pour le choix de la construction. Tous les composants ont été dimensionnés de manière à ce que tout puisse être assemblé à la main. Pour les camions-grues, la livraison devait se faire pendant la nuit. En outre, l'ascenseur de façade n'avait qu'une longueur maximale de 2 mètres

Données de construction

- Panneau de bois lamellé-croisé de 60 mm: 100 m²

- Tapis de sol 40 mm: 100 m²

- Bois lamellé-croisé: 3 m³

- Bois de charpente: 3 m³

- Panneau de fibres de plâtre de 18 mm: 250 m²


Coûts de construction

- BKP 1-9 : 1,5 million de francs suisses


Prestations de Timbatec

- SIA Phase 11 Analyse d'état
- SIA Phase 32 Projet d'ouvrage
- SIA Phase 41 Soumission et comparaison des offres
- SIA Phase 51 Projet d'exécution
- SIA Phase 52 Exécution
- SIA Phase 53 Mise en service
- Statique et construction
- Spécialiste en protection incendie
- Estimation des coûts
- Direction des travaux spécialisés et inspection

Architecture
Dober Bauplanung AG
8196 Wil ZH

Propriétaire du bâtiment
Coop Genossenschaft
4002 Basel

Ingénieur en construction bois
Timbatec Holzbauingenieure Schweiz AG
8005 Zürich

Construction en Bois
Scherrer Metec AG
8002 Zürich

Ingénieur civil
Dober Bauplanung AG
8196 Wil ZH

Direction des travaux
suisseplan Ingenieure AG
8050 Zürich
