Impression de référence


Bâtiment en bois Halle Ramseier, Grenchen

2006

Line

Ramseier Technologies AG est active dans le domaine de la technologie industrielle de revêtement par poudre et construit un nouveau hall à Granges.

Bardage de façade Formboard zoom
Bardage de façade Formboard
Galerie avec 1t de charge utile par m2 zoom
Galerie avec 1t de charge utile par m2

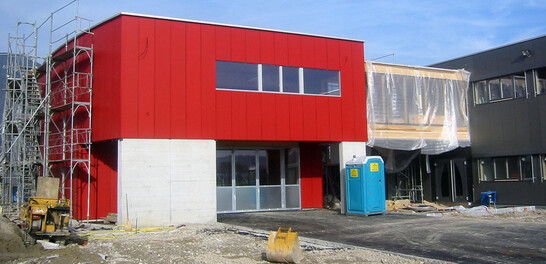

Côté étroit du bâtiment avec auvent de 3m zoom
Côté étroit du bâtiment avec auvent de 3m
Vue du hall zoom
Vue du hall
Planification de l'installation zoom
Planification de l'installation

La Situation de Départ

En plus du bâtiment principal, qui abrite la production, la gestion des entrepôts et les bureaux, des locaux pour le développement de technologies modernes de revêtement ont été créés dans un bâtiment séparé. Une passerelle relie les deux ailes. Après des études de projet détaillées, il s'est avéré qu'une solution économique et élégante pouvait être réalisée avec la méthode de construction en bois.


Le Bâtiment

Le bâtiment principal a des dimensions de 55,2 m x 38,2 m avec une hauteur de 7,10 m. A l'intérieur, des galeries avec une charge utile admissible de 1000 kg/m2 sont installées des deux côtés. On y trouve également la salle de réception, les bureaux, les installations sanitaires et les locaux techniques nécessaires. La dépendance, appelée "Dubaï", a une façade ronde et est utilisée à des fins de recherche et de développement.


L'enveloppe du bâtiment a été entièrement préfabriquée en usine sous forme d'éléments et a donc pu être assemblée en très peu de temps. La structure principale, qui supporte les charges du toit dans une grille de 6,80 m, se compose d'une poutre en lamellé-collé d'une section de 200 x 100 mm et des poteaux en lamellé-collé correspondants. Les éléments du toit et du plancher de la galerie sont constitués de nervures en bois lamellé-collé et d'une tôle à trois couches en tant que caisson composite. Les façades des deux parties du bâtiment ont été revêtues de panneaux de particules spéciaux, résistants à l'humidité (formboard), qui ont été découpés et percés dans l'usine à l'aide de la technologie laser. Les surfaces vitrées ont été conçues avec un vitrage à montants et traverses. Pour apporter la lumière du jour à l'intérieur du bâtiment, une bande de lanterneau a été installée sur le toit. L'étanchéité du toit plat a été préfabriquée et installée rapidement après le montage, de sorte que les influences météorologiques ont pu être largement réduites.

Construction Data

  • Lamellé-collé GL24h 83 m³
  • Echantillonnage de cadres C24 145 m³
  • Panneaux 3 couches 1'010 m²
  • Panneaux Formboard 1'050 m²
  • Panneaux Fermacell 1'370 m²

Services de Timbatec

  • Planification d'usine

Planification Industrielle
Timbatec Holzbauingenieure Schweiz AG, Thun
3600 Thun
Entrepreneurs en Bois
Hector Egger Holzbau AG
4900 Langenthal
Architecte
Hector Egger Holzbau AG
4900 Langenthal
Ingénieur en Construction Bois
Makiol und Wiederkehr
5712 Beinwil am See
