Semiramis est érigé

09.06.2022

Line

La sculpture Sémiramis, symbole de l'alliance entre la haute technologie et la nature, a récemment été érigée dans le Tech Cluster de Zoug. TS3 et Timbatec ont largement contribué à ce que les coques complexes en bois flottent aujourd'hui en apesanteur dans les airs.

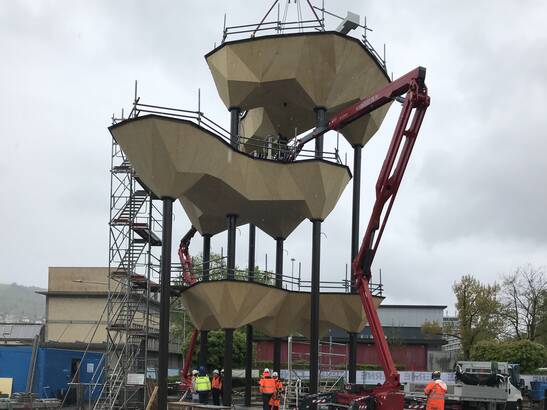

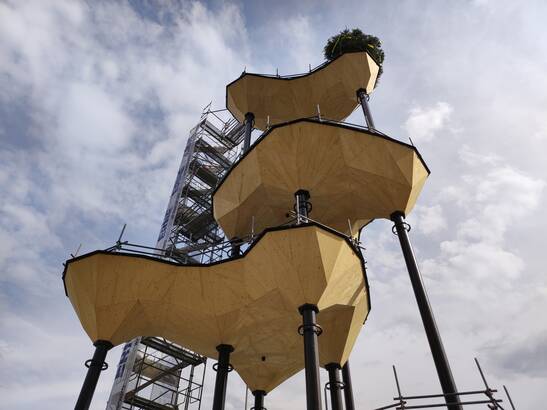

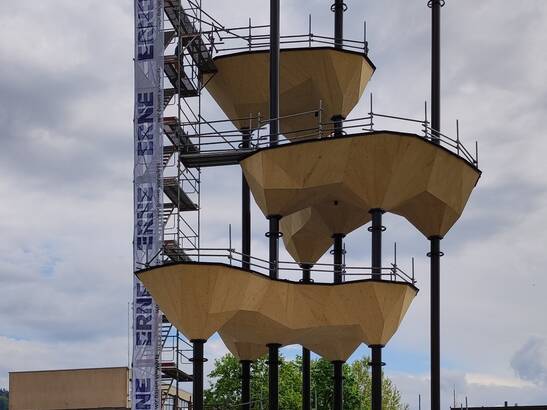

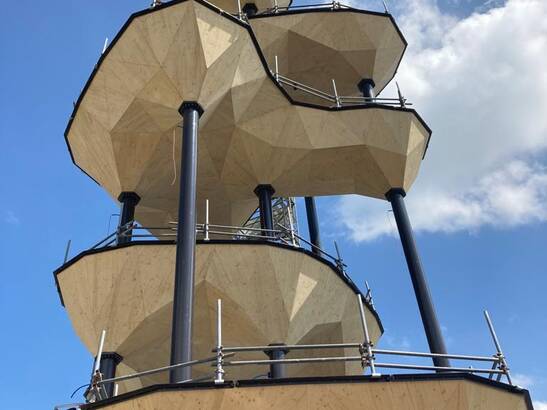

Pour le Tech Cluster Zug, des chercheurs du groupe des professeurs d'architecture de l'EPF Fabio Gramazio et Matthias Kohler ont construit une sculpture architecturale végétalisée en collaboration avec Müller Illien Landschaftsarchitekten, Timbatec et d'autres partenaires. La structure de 22,5 mètres de haut se compose de cinq coques en bois à la géométrie complexe, qui - légèrement décalées les unes par rapport aux autres - sont soutenues par huit minces piliers en acier. La semaine dernière, tous les participants ont fêté l’élévation de la construction.


Scellement des joints sans pression

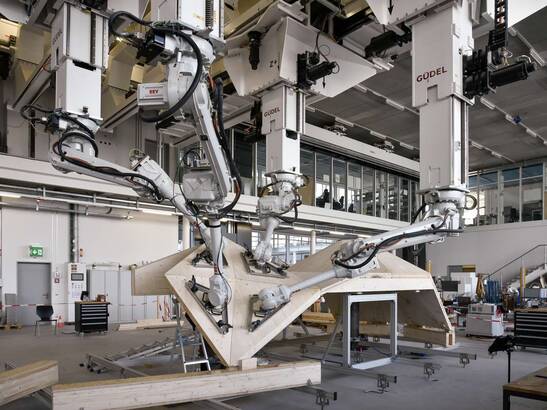

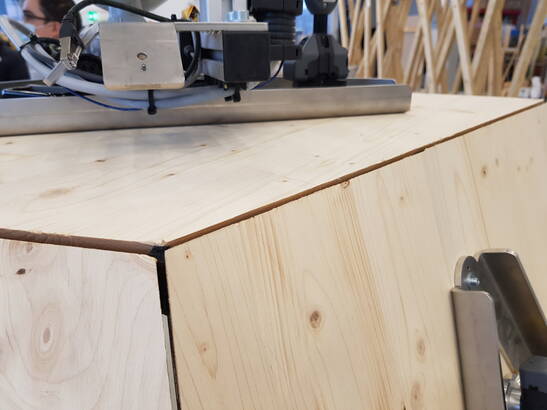

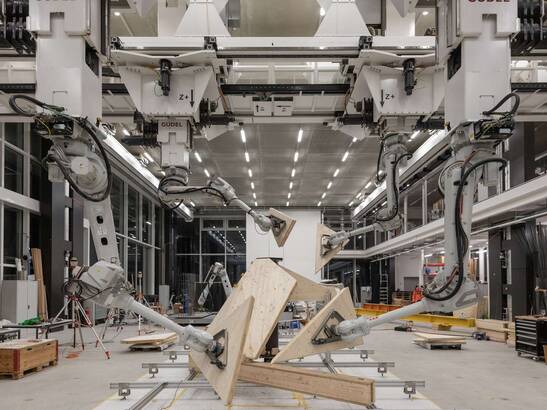

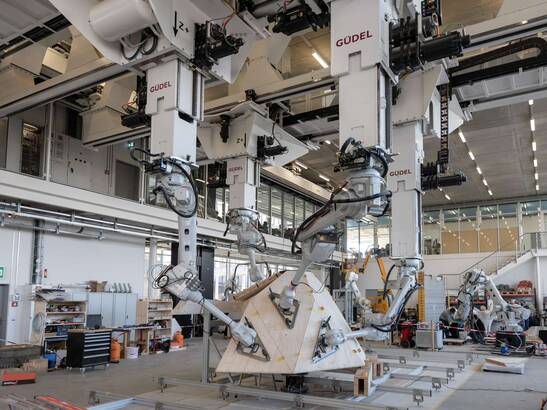

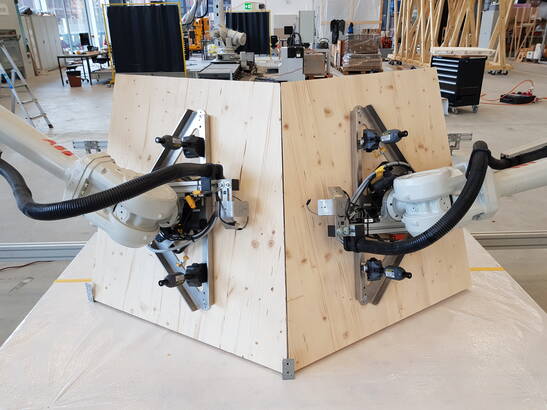

Toujours en synchronisation, quatre bras robotisés suspendus saisissent le panneau de bois qui leur est attribué, exécutent une danse de haute précision et placent finalement les panneaux dans l'espace conformément au projet informatique. Un algorithme calcule les mouvements des robots de manière à éviter les collisions. Une fois que les machines ont placé leurs quatre panneaux les uns à côté des autres, les artisans les relient d'abord temporairement, puis entre eux avec une résine de coulée TS3. Les panneaux en bois contreplaqué peuvent ainsi être reliés entre eux par scellement des joints sans pression sur les faces. Timbatec a développé ce procédé dans le cadre de plusieurs projets de recherche avec l'EPF de Zurich et la Haute école spécialisée bernoise. Aujourd'hui, il est principalement utilisé pour la construction de plafonds d'étages, mais permet également de réaliser des structures telles que Semiramis. Ainsi, entre 51 et 88 panneaux de bois de ce type sont assemblés pour former une coque en bois.


Contrairement à la construction en bois traditionnelle, la fabrication robotisée présente plusieurs avantages : D'une part, les robots déchargent l'homme des lourdes tâches de levage et de positionnement précis, et d'autre part, le processus de montage permet de renoncer à des sous-constructions coûteuses et gourmandes en ressources.


Un symbole de coopération

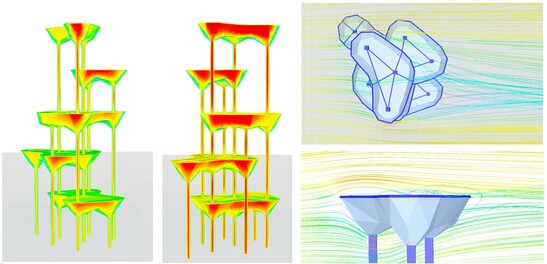

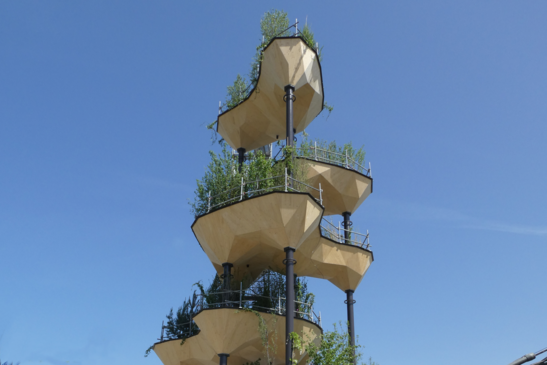

La préfabrication robotisée tourne actuellement à plein régime. Les différents segments de coque ont été transférés au fur et à mesure sur des camions à Zoug, puis la sculpture architecturale sera érigée et enfin plantée au printemps 2022. Dès l'été 2022, il sera possible d'observer la structure en bois depuis le sol et les bâtiments et de jeter un coup d'œil dans les coques végétalisées. La structure élancée et haute sera abondamment plantée de grands arbustes et d'arbres, ce qui lui confère un poids propre imposant. En même temps, elle constitue une grande surface d'attaque pour le vent. Grâce à la forme arrondie avantageuse des coques, celui-ci est dirigé autour de la structure. Néanmoins, le renforcement de la construction avec ses huit piliers minces est un défi. Les pressions du vent sur la coque ont été calculées à l'aide d'une simulation de mécanique des fluides RWIND de Dlubal Software, qui simule l'écoulement autour de la construction dans une soufflerie. De plus, en raison de la finesse de la construction, les effets de résonance dans le sens longitudinal et transversal du vent ont dû être pris en compte dans les calculs.


RWIND Simulation von Dlubal Software


Dans le processus de conception classique, les architectes essaient de prendre en compte les différentes exigences d'un bâtiment ou d'une structure dans la conception et adabtaient ensuite celle-ci jusqu'à ce que toutes soient satisfaites le mieux possible. Ce n'est pas le cas de Semiramis : un algorithme de machine learning sur mesure, développé en collaboration avec le Swiss Data Science Center, a montré aux chercheurs des possibilités de conception sophistiquées. Les propositions différaient en ce qui concerne les formes des bacs et leur disposition spatiale les uns par rapport aux autres, mais montraient aussi comment chaque design se répercutait sur certaines grandeurs cibles, comme l'arrosage des bacs. «Le modèle informatique nous permet d'inverser le processus de conception conventionnel et d'explorer l'ensemble des possibilités de conception d'un projet. Il en résulte de nouvelles géométries, souvent surprenantes», explique Matthias Kohler, professeur d'architecture et de fabrication numérique à l'EPF Zurich.


Dans l'«Immersive Design Lab», un laboratoire de réalité augmentée situé sur le campus du Hönggerberg, les chercheurs ont pu explorer les projets en trois dimensions et continuer à les travailler ensemble en temps réel. Un logiciel développé en collaboration avec le Computational Robotics Lab de l'EPF leur permet en outre d'adapter facilement les ébauches des coques en bois : Si les scientifiques déplacent par exemple un seul point dans la géométrie d'une des coques, qui se composent d'environ 70 panneaux de bois, le logiciel adapte toute la géométrie. En même temps, il prend en compte les paramètres de fabrication pertinents, comme le poids maximal possible d'un panneau, et génère ainsi toujours la configuration la plus efficace et la plus résistante.


Publications

  • Robotikprojekt Semiramis: Hängende Gärten für Zug

    Projet robotique Semiramis: des jardins suspendus pour Zug

    Wir Holzbauer, numéro 1.2022 – Les jardins suspendus de Sémiramis à Babylone sont connus comme des merveilles du monde. Les nouveaux jardins suspendus sur le site du Tech Cluster Zug devraient au moins attirer l'attention dans toute la Suisse. Fin novembre, le projet de robotique "Semiramis" a été présenté à l'ETH Zurich. (Rapport en allemand)

  • ETH entwickelt mit künstlicher Intelligenz ein Pflanzenhochhaus

    L'ETH développe une tour végétale grâce à l'intelligence artificielle

    Neue Zürcher Zeitung, Numéro 24.11.2021 – Les jardins suspendus de la reine babylonienne Sémiramis font partie des sept merveilles du monde antique. "Sémiramis" est le nom d'une sculpture architecturale de 22,5 mètres de haut qui abrite 100 espèces de plantes indigènes. Des chercheurs du groupe des professeurs d'architecture de l'ETH Fabio Gramazio et Matthias Kohler ont développé cette tour végétale à l'aide d'un algorithme de machine learning. (Rapport en allemand)
